一、概述

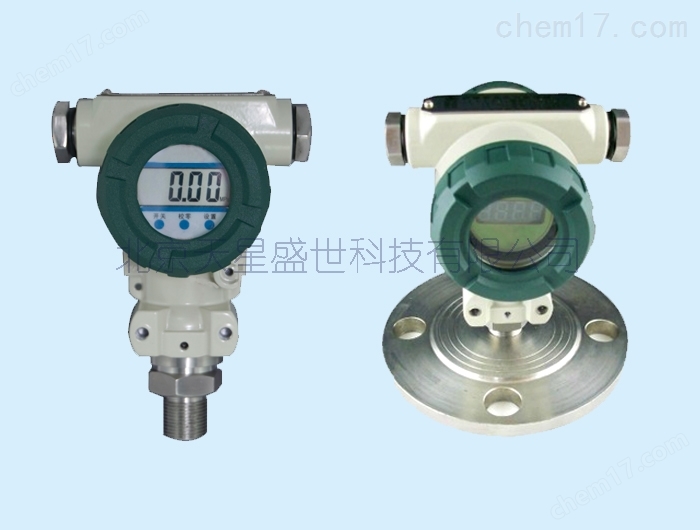

 TXY816智能型壓力變送器結構精巧，可根據不同應用場合選擇多種傳感器和儀表外觀。具有零點穩，抗干擾性能強，可現場組態、 HART、RS485/232、等多種通訊方式可選。與標準現場控制設備有良好的系統兼容性、液壓及氣動控制系統；石化、環保、空氣壓縮；電站運行巡檢、機車制動系統；熱電機組；輕工、機械冶金；樓宇自動化、恒壓供水系統；其它自動化和檢測系統；工業過程檢測與控制；實驗室壓力校驗等。

二、產品特點

•采用的AD采集處理技術
•實現高精度和高穩定性
•保證了現場的高可靠性
•具有完善的數據備份與恢復功能，現場免維護
•功能完善的按鍵現場調試,設置量程
•調零（零點微調）
•設置阻尼、數據恢復等功能
•產品*穩定可靠
•HART、RS485、232等多種通訊方式可選

三、性能參數

測量范圍：  -0.1…0～0.01…150Mpa

過    載：  1.5倍滿量程壓力
壓力類型：  表壓或絕壓或密封表壓型
精 確 度： ≤±0.1 %FS
穩 定 性：  ±0.1%FS/年

零點漂移：  ±0.03%FS/℃(≤100kPa),±0.02%FS/℃(＞100kPa)
滿度漂移：  ±0.03%FS/℃(≤100kPa),±0.02%FS/℃(＞100kPa)

補償溫度：   -10～80℃

工作溫度：   -20℃～80℃
介質溫度：   -30℃～125℃,（高溫可選）
貯存溫度：   -40℃～85℃
供電電源：   24VDC((12～36) VDC
輸出信號：  (4～20)mADC輸出疊加HART協議數字通訊
顯   示：    LCD顯示，兩鍵/三鍵操控
阻    尼：   (0～32)s
負載能力：   (U-12V)/0.02Ω
絕    緣：  100MΩ/50V

過程連接：  M20× 1.5外螺紋；（其他可定制）
外殼防護：  電纜線和接插件連接均為IP65

四、選型指南
