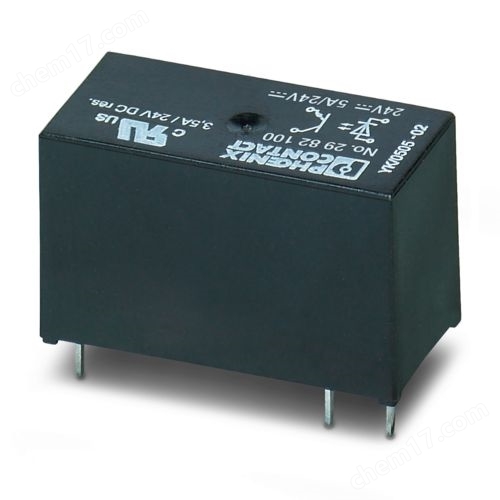

菲尼克斯   微型固態繼電器 2982100    OPT-24DC/ 24DC/ 5

額定條件下的最大功耗 0.17 W

測試電壓 (輸入/輸出) 2.5 kV (50 Hz，1分鐘，輸入/輸出)

標準/條例

額定絕緣電壓 100 V DC

輸入數據

額定輸入電壓 UN 24 V DC

相對于UN的輸入電壓范圍 0.8 ... 1.2

輸入電壓范圍 19.2 V DC ... 28.8 V DC

開關閾值“0”信號，參考UN 0.4

開關閾值“1”信號，參考UN 0.7

UN下的典型輸入電流 7 mA

典型響應時間 20 µs

典型關閉時間 400 µs

保護電路 極性保護; 極性保護二極管

發送頻率 300 Hz

輸出數據

觸點類型 1個N/O 觸點

數字量輸出設計 電子

額定輸出電壓 24 V DC

輸出電壓范圍 3 V DC ... 33 V DC

限制連續電流 5 A (參見溫度負荷曲線)

最大沖擊電流 15 A (10 ms)

過電壓保護 > 33 V DC

最大限制連續電流下的電壓降 ≤ 200 mV

輸出電路 2線連接，浮地

保護電路 極性保護; 極性保護二極管

電涌保護

尺寸

        材料規格

    環境和真實條件

環境條件

保護等級 RT III

環境溫度（運行） -25 °C ... 60 °C

環境溫度（存放/運輸） -25 °C ... 70 °C

認證

    標準和規范

    安裝

  商業數據

訂貨號 2982100

包裝單位 10 pc

最小訂貨量 10 pc

銷售關鍵代碼 DK69L1

產品關鍵代碼 DK69L1

GTIN 4017918937492

單件重量（含包裝） 11.65 g

單件重量（不含包裝） 11.65 g

原產地 HU

菲尼克斯   微型固態繼電器 2982100    OPT-24DC/ 24DC/ 5
