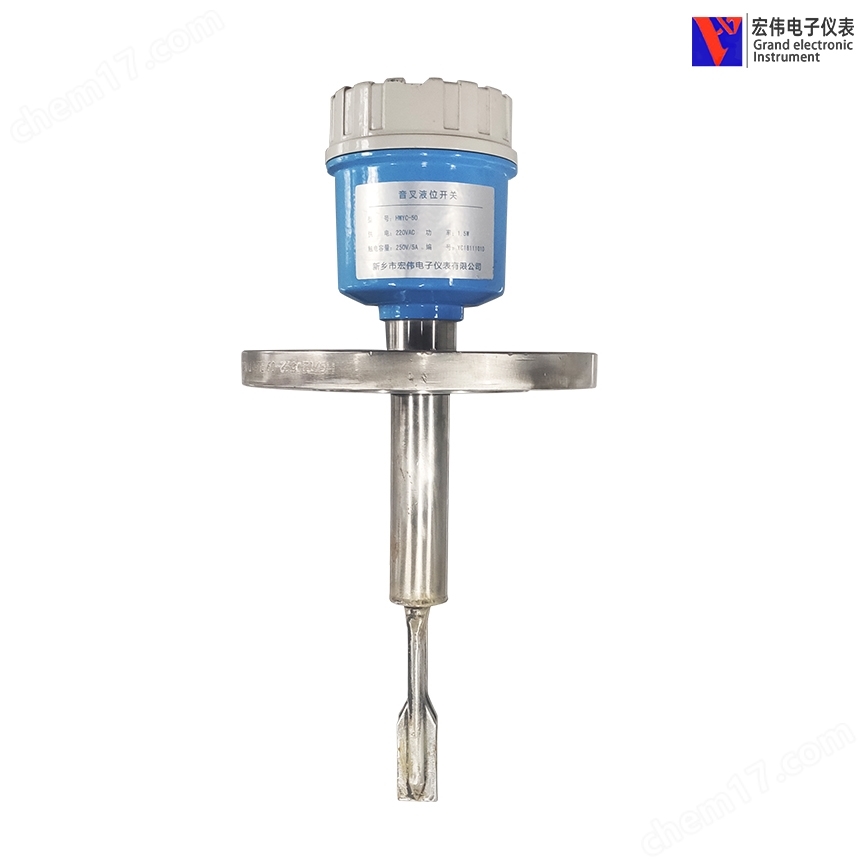

產品介紹

HW系列音叉料位計是一種新型的料位開關。它是利用音叉振動的原理設計制作的。它是在音叉料位開關的感應棒底座，透過壓電晶片驅動音叉棒，并且由 另外一壓電晶片接受振動訊號，使振動訊號得以循環，并且使感應棒產生共振。當物料與感應棒接觸時，振動訊號逐漸變小，直到停止共振時，控制電路會輸出電氣 接點信號。

音叉料位計產品參數

叉體長度60mm～100mm;

工作溫度-40～80℃(標準型)、 -40～130℃(高溫型)

殼體材質鑄鋁(材質可定制)

叉體材質304(316L需特殊訂貨)

其他接液材質304、316L

環境溫度環境溫度

工作壓力≤6.4MPa

介質密度≥0.7g/cm3(液體)、>0.1g/cm3(固體)

輸出方式繼電器輸出(3A/220VAC)

輸出延時1~60秒可調

工作電源24VDC(標準)、220VAC(可選)

功率消耗0.5~1W

過程連接PT1"(標配)、或用戶要求

(可要求選擇過程連接方式)

電氣接口M20×1.5(303~305),赫斯曼接頭(302型)

M12電纜接頭(301型),配電纜長度0.5米

外殼防護IP65

防爆標志ExdⅡCT6Gb

工作壓力≤6.4MPa

介質密度≥0.7g/cm3(液體)、>0.1g/cm3(固體)

輸出方式繼電器輸出(3A/220VAC)

輸出延時1~60秒可調

工作電源24VDC(標準)、220VAC(可選)

功率消耗0.5~1W

過程連接PT1"(標配)、或用戶要求

(可要求選擇過程連接方式)

電氣接口M20×1.5(303~305),赫斯曼接頭(302型)

M12電纜接頭(301型),配電纜長度0.5米

外殼防護IP65

防爆標志ExdⅡCT6Gb
