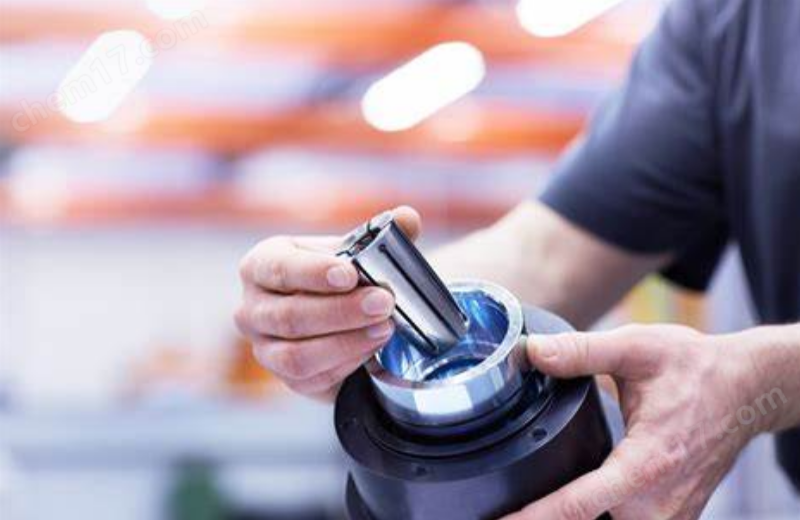

SITEMA 安全控制器KSP 032 01

產品介紹:

數據表T-A30中列出了附件所需的SITEMA法蘭。手冊BA-A11中給出了進一步的重要實用建議

M是待固定施加在安全捕集器上的容許載荷。干桿或液壓油潤濕桿的保持（制動）力不小于2 x M，但不超過3.5 x M。

為了便于維修，接近開關支架有一個深度擋塊。如果您為安全捕集器訂購了合適的SITEMA法蘭，將安裝接近開關支架，并將其預調整至正確的深度。開關只需插入止動器，然后夾緊。

保持夾緊釋放所需的壓力為40巴。如果安裝了彈簧座，則在不提升的情況下釋放所需的壓力為60 bar，見技術數據表T1-A21。允許的工作壓力為250 bar。

供應時，壓力端口LL由螺塞堵塞。它也可用于壓力端口。陸地用于排氣。我們建議在端口LL（或L）安裝一個自動排氣器，如Technica/信息T-Z10中所示

安全捕集器交付時不帶法蘭，由于需要事先安裝法蘭，因此不會安裝和預調整支架。安裝法蘭后，必須安裝支架并將其重新調整到正確的深度。

接近開關包括在標準交付范圍內，但可作為附件提供。

sitema  安全制動器 KSP 032 01型號的技術參數與應用介紹

產品參數:

圓桿 ? mm     32

允許負載 kN    30

釋放壓力 bar   3.5

外殼 ∅ mm     216

外殼長度 mm   204
