DLB-10-20PM 西格瑪光機消色差雙膠合透鏡
參考價 | ¥ 1000 |
訂貨量 | ≥1件 |
- 公司名稱 深圳維爾克斯光電有限公司
- 品牌 其他品牌
- 型號 DLB-10-20PM
- 產地
- 廠商性質 代理商
- 更新時間 2025/6/18 16:57:23
- 訪問次數 19
聯系方式:劉先生18926463275 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
供貨周期 | 一個月 | 應用領域 | 綜合 |
---|
外徑10-100mm,焦距20-1000mm的BK7,SF2材質消色差雙膠合透鏡
日本西格瑪光機公司特推出DLB消色差雙膠合透鏡。消色差雙膠合透鏡,顧名思義其由兩個透鏡粘連組合而成,除可消色差之外,sigma消色差雙膠合透鏡還能校正球差,并且Optosigma提供了外徑范圍為10mm-100mm,焦距范圍為20mm-1000mm的雙膠合消色差透鏡DLB,基本可以滿足用戶絕大部分日常需要。除此之外,如若有標準品以外的需求,Sigmakoki可以提供定制服務。本文除了簡單介紹了西格瑪消色差雙膠合透鏡的產品特點,還列舉了Optosigma消色差雙膠合透鏡所有在售型號及其具體參數。西格瑪光機消色差雙膠合透鏡
消色差雙膠合透鏡
西格瑪光機雙膠合消色差透鏡DLB由折射率和色散不同的2個透鏡組成的膠合透鏡,與球面單透鏡相比,可以校正色差和球差。西格瑪消色差雙膠合透鏡DLB可以作為望遠鏡的物鏡或激光實驗的準直透鏡使用。通過優化透鏡設計,在整個可見光譜區焦距幾乎不變。除色差外,球差也得到了良好地校正,因此Optosigma消色差雙膠合透鏡DLB作為激光的準直透鏡十分合適。除軸上物點的色差外,軸外的慧差或像散也得到了良好地校正。DLB消色差雙膠合透鏡可以用于望遠鏡的物鏡或顯微鏡的成像透鏡等的成像系統。您可以從從豐富細化的外徑尺寸和焦距的系列產品中,選擇符合您的技術要求的產品。西格瑪光機消色差雙膠合透鏡

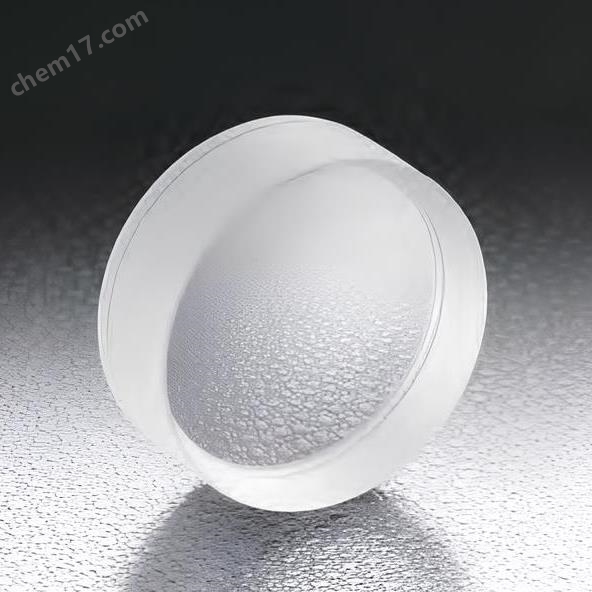

西格瑪光機消色差雙膠合透鏡外形圖
Optosigma消色差雙膠合透鏡功能說明圖
西格瑪消色差雙膠合透鏡DLB產品信息
- 西格瑪光機可承接制造產品目錄之外的焦距或外徑的產品。
- Sigmakoki承接設計制造客戶要求的波長區域的消色差透鏡。
- 透鏡的具體設計數據,請?jiān)谏洗_認。
- Optosigma備有激光加工用的空氣隙型聚光透鏡(NYTL/NYDL)。
消色差雙膠合透鏡DLB使用注意事項
- 西格瑪消色差雙膠合透鏡DLB令無限遠物體成像于焦點位置,或?qū)Ⅻc(diǎn)光源轉化為平行光。如果要對近距離的物體進行成像,透鏡的光學性能將不能得到充分發揮。
- 入射消色差透鏡的平行光有方向性,要從曲率半徑較小的一側(有箭頭符號指向的一面)射入平行光。從相反的一側射入平行光時,會產生色差或球差,焦點光斑會變大。
- 在可見光以外的波長條件下使用,色差可能會變大,而且,透過率可能降低。
DLB消色差雙膠合透鏡技術指標
材質 | BK7,SF2 |
設計波長 | 蘭色:486.1nm,綠色:546.1nm,紅色:656.3nm |
鍍膜 | 防反射膜 |
粘接劑 | 紫外固化型粘接劑 |
激光損傷閾值 | 0.3J/cm2(脈沖寬10ns,重復頻率20Hz) |
表面質量 | 40-20 |
有效直徑 | 外徑的90% |
西格瑪雙膠合消色差透鏡DLB型號匯總列表
