人體70%是水，如果這些都不健康那我們還想要健康那是一個不可能的事，我們要健康，我們關注健康，我們關心水健康，我們?cè)旖】档墓?jié)能環保無負壓變頻增壓泵，華振節能環保無負壓變頻增壓泵健康用水。

智能箱泵一體化泵站是繼玻璃鋼水箱之后新一代水箱產品，其產品采用SUS304不銹鋼板精工模壓而成，造型美觀、經濟實用、主體以久不壞。不銹鋼水箱與其它水箱相比，具有重量輕、強度高、耐腐蝕、耐高溫、水質清潔，防滲，抗震，不生青苔，水質無二次污染，安裝方便，無需維修，便于清洗等諸多優點。

智能箱泵一體化泵站產品參數

給水箱焊縫，不銹鋼水箱（箱式一體化泵站）材料： 以下根據沖壓不銹鋼水箱技術參數編制，水箱附件材料采用普通碳素鋼板及型剛制作，LB304NI8.0型焊條焊接，不銹鋼水箱（箱式一體化泵站）質量應分別符合現行標準《碳素結構鋼》和《碳鋼焊條》的規定。

箱頂、箱壁、箱底的LB304不銹鋼板拼接均采用對接焊接(頂板為I型焊縫，底板及側壁為V型焊縫)，其他焊接為貼角焊縫，焊縫之間不允許有十字交叉現象，且不得與加強肋重合,焊機為L(zhǎng)B-2-300型不銹鋼水箱焊機,不銹鋼水箱（箱式一體化泵站）具備電焊和氬焊功能。

不銹鋼水箱與其他水箱對比

 智能箱泵一體化泵站介紹：

一、  智能箱泵一體化泵站是我們公司專業技術人員在氣壓給水設備的基礎上開發的一種能直接與自來水管網連

接、且對自來水管網不產生任何副作用的成套給水設備。他取代了蓄水池和屋頂水箱，能充分利用自來水管

網的壓力直接或間接供水，避免了能源的二次浪費和水質的二次污染，大幅度節約了基建并縮短了施工。

工期。無負壓供水設備由智能型變頻控制柜、穩流罐、水泵機組、儀表、閥門及管路、基座等組成，適用于

一切需要增高水壓、恒定流量的給水系統。

二、產品特點：1、無需建水池、節能、節資：無負壓供水設備經濟衛生、節能*、實踐證明：使用智能型無負壓穩流給水設備可節能50%以上的新建水池費用，與其它給水設備相比，可節省20%～40%。2、安裝簡便、節省占地面積：無負壓供水設備既可配置臥式穩流罐，亦可配置立式穩流罐。兩種穩流罐具有不同的特點：臥式穩流罐占據空間小：立式穩流罐占據面積小，穩流罐的制造，檢測均符合GB150《鋼制壓力容器》的規定、罐的內壁采用了*的“841環氧聚酰胺食品容器內壁涂料”、防腐，安全符合國家食品衛生標準。3、用途廣泛、適應性強：無負壓供水設備可作生活給水，消防給水、可配置任意型號的水泵，當設備用于消防時，宜配備消防水泵。4、功能全、智能化程度高：無負壓供水設備采用了*的人機變頻控制技術，具有軟啟動，有過載、短路、過壓、欠壓、缺相、過熱和失速保護等功能。在異常情況下進行信號***，自檢、故障判斷等、還根據用水量的高低自動調節給水流量。5、產品*、質量可靠：無負壓供水設備使用的配件，經過了諸多生產廠家的篩選，具有可靠的質量保證，產品中的關鍵零部件，如：電機、水泵軸承、變頻器、短路器、接觸器、繼電器等采用了、國內優質***產品。

智能箱泵一體化泵站安裝說明

　　1.設備要求按圖正確的與系統安裝，泵房溫度不得低于0攝氏度，不高于40攝氏度，設備應高于地面50-100mm，留有排水溝，各水泵應有單獨的吸水管，地上水池加閘閥，以便維修。

　　2.安裝盡量少用彎頭，以減少不必要的損失。

　　3.該設備經廠方技術人員調試完畢后，交付用戶的專門管理人員負責，消防設備，必須定制嚴格管理制度，以達到一有火情，立即啟動。

　　必須由專業人員對差量補償箱式無負壓供水設備進行檢修和維護在檢修時，應將控制柜進線電源切斷。要定期清理電控柜中的灰塵，保持電控柜的清潔。不定期檢查電控柜中的接地螺絲，確保接線可靠。消防供水必須將面板上的“手動/自動”主令開關打自動位置，以便自動對消防進行巡檢，并在接到消防信號時能自動啟動消防泵。　

　　3.出現異?，F(xiàn)象應注意的問題：

　　差量補償箱式無負壓供水設備具有全自動運行的功能，如果出現報警故障不能自動時，應急用水可采取手動，時間不宜過長(并有人現場監視壓力)，等維修人員到場處理。沒有經過專業培訓的人員請勿自行維修，否則可能造成嚴重的后果。

　　差量補償箱式無負壓供水設備說明

　　水泵供水時。若自來水管網的水量大于水泵流量。系統保持正常供水；用水高峰期時。若自來水管網水量小于水泵流量時。調節罐內的水作為補充水源仍能正常供水。此時?？諝庥烧婵障鬟M(jìn)入調節罐。消除了自來水管網的負壓。用水高峰期過后。系統恢復正常的狀態。若自來水管網停水而導致調節罐內的水位不斷下降。液位探測器給出水泵停機信號以保護水泵機組。

　   創新節能上—程序補量高效差量補償箱式無負壓供水設備

　　解決方案：程序補量高效系統

　　程序補量高效系統采用一代供水控制程序，*的解決了上述問題，具體的實施方式是：有一套通過設計的小流量補充裝置，在運行中，小流量補償裝置開始動作，向管道供水，根據主泵流量與效率曲線，找出主泵效率低點，在主泵效率低點，采用圣博凱斯設計技術小流量補償裝置補償主泵效率低點流量，如果用水端用水量極小，采用圣博凱斯差量補償箱式無負壓供水設備穩壓裝置穩壓補水，小流量補償裝置關閉，當超過一定用水流量時，小流量補償裝置又再次投入使用，程序配合小流量補償裝置持續小流量供水。當用戶端用水量加大，小流量補償裝置無法滿足供水流量時，啟動主泵開始變頻，此時的主泵是運行在高效點，如果一臺主泵能滿足供水要求，小流量補償裝置停止供水。此時是“一變”的工作狀態。

　　用戶端用水量繼續加大，差量補償箱式無負壓供水設備主泵上升到上限頻率后，仍不能滿足供水，主泵工頻運轉，小流量補償裝置再次進行補償，補償此時一臺泵供水不足，當小流量補償裝置達到滿值，啟動另一臺主泵開始變頻，小流量補償裝置停止供水。此時是“一工一變”的工作狀態。

　　如果主泵配置了三臺以上，則工作原理如上，依次類推。

智能箱泵一體化泵站:無泵房：節省空間，水泵和泵室放置在水箱中且固定在一體化泵站的模塊上，通常情況下只占用0.5-1.5立方的水箱容積。移動，拆裝方便，使用壽命長：由于采用裝配式BDF不銹鋼水箱，改變了以往的焊接方法采用螺絲裝配，適用性強，安裝方便，無須設備。節能：智能型箱泵一體化泵站利用了自來水管網原有壓力進行疊加，充分做到節能。環保：為防止生活用水在水箱中停留時間過長，變質等，水箱泵站還可配備定時.定量.定壓補水功能，和定時.定量.定壓抽水功能，電機配套美國“富蘭克林”潛水電機，無污染，無噪音，同水接觸材料都選用優質不銹鋼。使用壽命長：由于采用了美國“富蘭克林”潛水電機，西門子pLc和施耐德低壓電器及結構強度高的裝配式BDF不銹鋼水箱，采用高智能化控制系統，放心耐用。無負壓功能：在用水高峰，管網壓力不夠的情況下用水箱里儲存的水，不降低該設備周圍的服務壓力。升級簡便：留有接口可支持遠程傳輸，自動清洗.殺菌.消毒。維護方便：在正常供水的情況下可對設備進行維護更換。外表顏色多樣化：可根據用戶要求任意選擇泵站外表顏色。

智能箱泵一體化泵站優勢：

智能箱泵一體化泵站可直接與市政管網連接，多項專有技術，保證不產生負壓和水質污染的現象。

食品級不銹鋼管路和閥件，*的加工工藝，供水模式全封閉，**二次污染，確保水質新鮮純凈；

有效利用市政管網壓力，配置高性能低噪音水泵，智能變頻控制功能*，系統節能效果十分顯著；

無需修建水池及水箱，避免了水箱所必需的定期清潔、維護、水質檢測等環節；

安裝方便、占地面積小，可大幅度節省基建投資并縮短施工工期；

停電不停水，來電后系統記憶自動恢復正常工作；SPG牌矢量泵，控制性能*；*工廠內成套測試，故障率極低；運行更安靜

智能箱泵一體化泵站行業應用：

 住宅建筑、辦公樓宇、公用事業、醫院、酒店、商業、百貨商場、工業系統

原有生活供水系統如氣壓式供水、水塔式供水、高位水箱式供水的改造；

低層自來水壓力不能滿足要求的消防用水儲水池＋水泵＋高位水箱。

智能箱泵一體化泵站工作原理

穩流罐式無負壓供水設備與市政管網直接連接，在市政管網剩余壓力的基礎上串聯疊壓供水。

（1）變頻恒壓供水：當市政管網供水量大于用戶用水量時，穩流罐式無負壓供水設備變頻恒壓供水，此時穩流罐中存儲一定量的承壓水。

（2）消除負壓：當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑制器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控制器將控制信號傳遞給變頻控制柜中的控制系統，控制加壓機組停止工作，用戶停水；當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門排除，壓力恢復正常后，加壓機組重新自動啟動，恢復供水。

（3）停水停機功能：當市政管網停水時，加壓機組在液位控制器控制下自動停止運行，市政管網供水恢復后，自動啟動重新恢復正常供水。

（4）小流量休眠功能：用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力，用戶恢復用水時系統自動喚醒，恢復正常供水。

（5）停電繼續供水：當小區停電時，由市政管網繼續向低區用戶供水，停電不停水。設備恢復供電后，自動啟動，恢復正常供水。

設備分類

目前，市場上所用的無負壓供水設備主要有2種：穩流罐式、調節水箱式。

穩流罐式

罐式無負壓供水設備在水泵前裝設壓力密封罐，罐內部或外部加設穩流補償器（又稱“真空消除器”），水泵通過穩流罐吸水，加壓后供至用戶，靠穩流補償器的調節作用，降低對公共供水管網的影響。此方式無儲備水量，城市公共供水管網停水時，易出現斷水現象。

調節水箱式

該方式設有不承壓的調節水箱，內部加設有穩流補償器，通過電控裝置，使調節水箱內的水每天至少循環兩次，確保水質不變。當市政管網的水量、水壓條件能滿足無負壓供水要求時，直接從市政管網取水；否則，從調節水箱取水。此方式具備一定的儲備水量，可用于供水管網不穩定的區域，但是由于存在水箱和檢修人孔，仍要按規定定期進行清洗消毒（據）。

安裝說明

1、設備應安裝在強度不低于C20的基礎上且四周留有排水設施和檢修通道；

2、設備安裝地點應選在較為干燥的環境，避免在露天環境，以免電氣元件損壞；

3、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體；

4、安裝時管路不允許加在泵上，以免使泵變形，影響正常運行；

5、根據安裝圖紙先后順序連接，連接處密封，不得強行安裝，總管口徑較大時需加支撐，以免產生應力；

6、擰緊地腳螺栓，以免起動時振動對泵性能產生影響；

7、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用；

8、管路系統實驗壓力為額定壓力的1.5倍，并持續保持5分鐘以上。在試壓過程中，管路系統不得有出現裂縫以及滴、漏、滲現象；

9、排出管路如裝止回閥應裝在閘閥的外面；

10、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

設備優點

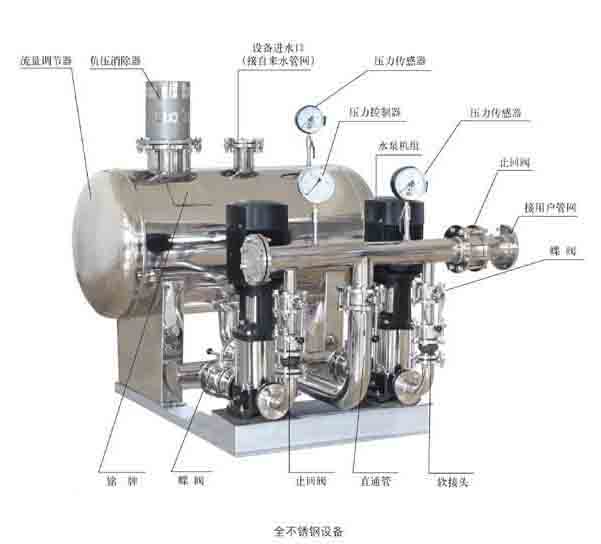

結構圖

       我公司在無負壓變頻供水設備的基礎上自主研發的又一新型供水設備產品，由水箱、泵組、穩流罐、智能增壓穩壓裝置、中心控制系統五大部分組成。設備既可利用市政管網壓力進行無負壓變頻供水，同時也可以從水箱取水進行恒壓變頻供水設備，充分結合了恒壓變頻供水設備和無負壓變頻供水設備的優點，它用風冷式電機、風冷式軸承、全封閉滴水不漏，噪音低于50分貝，防止水箱空間小，是一款可靠性高的無負壓變頻供水設備。設備還具有強大的遠程(無線)通信監控功能及用戶中控室(選配);人性化的人機對話觸摸式界面;全人工智能控制及遠程保修預。

◆ 智能箱泵一體化泵站產品優點

·        1、供水量充足：箱式無負壓供水設備能夠和市政管網串接，確保對市政管網不產生負壓，在用水高峰期間，通過微機控制變頻調節水泵能將密閉水箱中的水增壓，避免了因市政管網供給不足的用戶所需給水的流量。

·        2、智能供水：當公共供水管網≤0.2Mpa時(可自由設定0.2-0.4Mpa)無負壓裝置關閉，無負壓進水裝置打開，由水箱供水；反之當公共供水管網壓力≥0.2Mpa時，延-時10分鐘(時間可調整)無負壓裝置打開無負壓進水裝置關閉，由公共供水管網供水。

·        3、水源干凈、壓力恒定：無負壓水箱內存儲的水通過智能控制每6小時循環一次確保水質新鮮、干凈。箱式無負壓供水設備的變頻泵以恒定的轉速運行，利用自來水原有的壓力實現疊加能確保用戶所需的壓力和壓力恒定。

·        4、保護壓力：調節峰值用水，水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于液位時，再打開電磁閥從管網中放水，此時保證取水口的壓力。此措施是一可以避開高峰用水，起調峰作用，二是避免了普通水箱的零-壓力泄水，對管網壓力是一個很好的保護作用。

·        5、智能增壓泵：當自來水壓力能滿足用戶用水要求，增壓泵通過變頻控制處于休眠狀態。當非高峰用水時，自來水壓力又達不到用戶用水壓力，水泵可以在自來水水壓(0.2-0.5MPa)的基礎上疊加增壓，差多少補多少充分利用余壓節約電能，節能*。

·        6、環保沒有污染：產品所有過水材料采用304食品級不銹鋼，配套氣壓罐及水密封材料符合衛生標準，可避免傳統水池（水箱）各種水源污染問題。

·        7、智能變頻：設備在疊壓供水期間，可充分利用市政水源本身具有的壓力勢能，差多少補多少，大限度地發揮變頻調速的節能效果。

·        8、高-效節能：為進一步降低能耗，不作多余功，產品采用自動變壓控制技術，該技術同時也有效解決了加減泵過渡過程中易產生臨界流量振蕩問題，還提高了供水舒適性。

·        9、所設計的變頻控制柜具有較高智能性：實現了2路水源的檢測、報警、自動切換；實現了對水箱補水、貯水、水源切換、增壓運行各環節的統一調度、合理管理。

◆ 智能箱泵一體化泵站應用范圍

·        1、適用地域范圍：適用于城市管網壓力較充足的地區加壓給水；

·        2、適用工程類型：工礦企業的生產、工業用水、自來水廠的大型給水中間加壓泵站；

·        3、適用工程部位：給水二次加壓系統；

·        4、其它適用范圍：新建、改造、擴建住宅樓、辦公樓、賓館、飯店等公共建筑生活用水。
