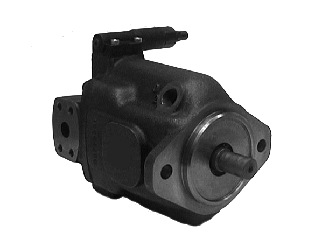

DUPLOMATIC迪普馬VPPM軸向柱塞變量泵

VPPM 軸向柱塞變量泵

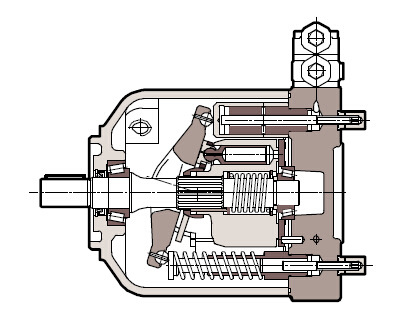

工作原理-DUPLOMATIC迪普馬VPPM軸向柱塞變量泵

— VPPM泵是一種軸向柱塞變量泵，適于工作在開環系統。－該泵有三種不同的規格，zui大排量分別為29，46 到73 cm3/rev.－該泵輸出流量與轉速和板的角度成正比。角度可以不斷調節。zui大角度和zui小角度由調節螺釘進行機械限制。－該泵為中高壓泵(280Bar 到350Bar），由于它的特殊設計，油泵主軸可承受較大的軸向和徑向載荷。－供貨時，該泵可帶安裝法蘭ISO 3019/2。中級和后級泵除外。如果是多聯泵，只能帶SAE J744 2孔法蘭和SAE J744 法蘭（花鍵軸見19節）。—該泵根據要求，可選用8種不同的控制方式（見7-14 節）。

DUPLOMATIC迪普馬VPPM軸向柱塞變量泵-技術參數

DUPLOMATIC迪普馬VPPM軸向柱塞變量泵

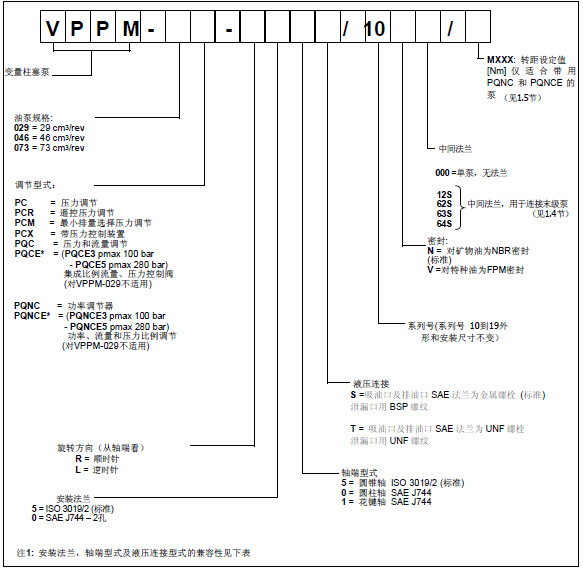

1– 型號及標注

1.1 - 單泵和通軸泵的*級泵

DUPLOMATIC迪普馬VPPM軸向柱塞變量泵

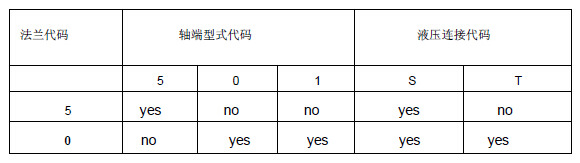

安裝法蘭、軸端型式及液壓連接

VPPM泵供貨時，標準配置帶 機械式zui小排量和zui大排量 限制裝置。但該裝置不能用 于通軸泵的*級泵和中間 級泵。

1.2– 通軸泵的中級泵及末級泵型號及標注

 -上海韋米專業提供

安裝法蘭、軸端型式及液壓連接

VPPM泵供貨時，標準配置帶 機械式zui小排量和zui大排量 限制裝置。但該裝置不能用 于通軸泵的*級泵和中間 級泵。

 -上海韋米專業提供

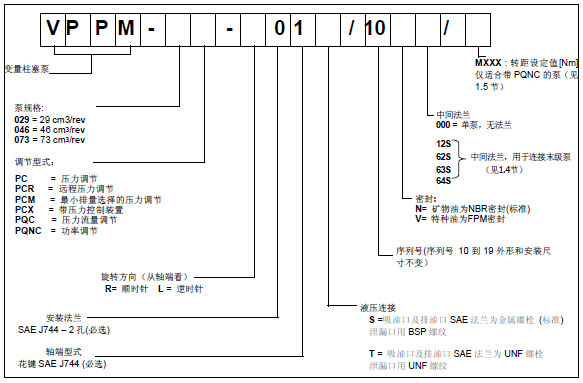

1.2– 通軸泵的中級泵及末級泵型號及標注

1.3- 雙聯泵型號標注
型號 + 型號
*級泵型號第二級泵型號

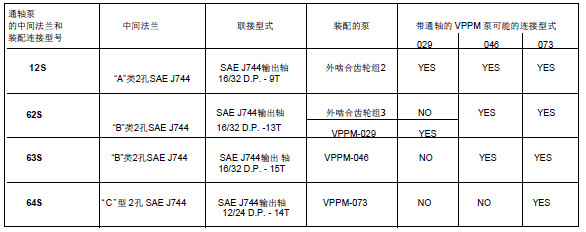

1.4 - 通軸泵的中間法蘭和安裝連接
通軸泵上若要安裝其他泵，必須標注中間法蘭與裝配連接代碼。，下表給出了不同類型的泵與通軸泵組合的法蘭與連接代碼。

注意：法蘭型號和尺寸見21節。

 -上海韋米專業提供

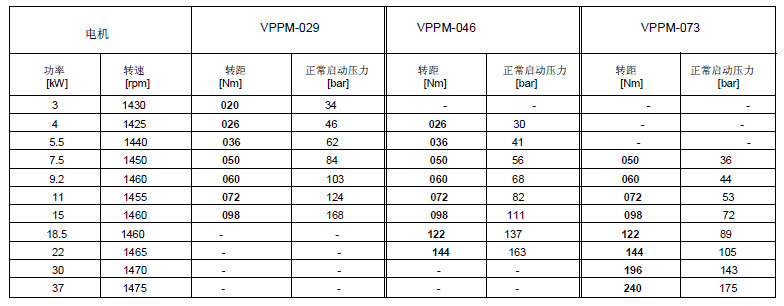

1.5-額定轉矩（帶PQNC 和PQNCE調節器）

1.6- 型號標注示例
a) 29 cm3/rev 單泵帶壓力調節器—ISO裝配法蘭和標準軸端型
VPPM-029PC-R55S/10N000
b) 46 cm3/rev 單泵zui小排量電動切換的壓力調節器—SAE裝配法蘭和SAE花鍵軸
VPPM-046PCM-R01S/10N000
c) 73 cm3/rev 帶壓力調節器—ISO裝配法蘭和標準軸單泵
VPPM-073PCX-R55S/10N000
d) 46 cm3/rev單泵帶比例流量和壓力控制調節器-壓力調節可到280 bar
VPPM-046PQCE5-R55S/10N000
e) 46 cm3/rev 在1460rpm（力距＝122Nm）18.5KW 的能量調節器單泵
VPPM-046PQNC-R55S/10N000/M122
f) 73 cm3/rev 單泵帶流量與壓力比例控制的設定在98Nm－壓力控制在280Bar的能量調節器
VPPM-073PQNCE5-R55S/10N000/M098
g) *級泵，排量73 cm3/rev帶壓力調節器，與VPPM029泵組合
VPPM-073PC-R55S/10N62S
h) 雙聯泵由: - *級泵，排量46 cm3/rev帶壓力和流量調節器
- 末級泵，排量29 cm3/rev帶壓力調節器組成
VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000
i) 三聯泵： - *級泵73 cm 3/rev 帶壓力和流量調節器
- 第二級泵46 cm3/rev 帶壓力調節器
- 第三級泵14 cm3/rev由齒輪泵2組成
VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/10N

 -上海韋米專業提供

2 -液壓油 序列號10
2.1 - 液壓油類型
通常使用含防泡沫劑和抗氧化劑的礦物油，應符合DIN 51524標準。若使用其
他液壓油，應注意表中列出的限制或咨詢我們的技術部門。

2.2-液壓油粘度
工作油液粘度必須在以下范圍內：
zui小粘度16 cSt 泄漏油液zui高溫度為70 °C
粘度25 - 50 cSt 油箱中油液正常工作溫度
zui大粘度800 cSt 限于泵啟動階段
當選液壓油類型時，確認該油工作時粘度在以上范圍內。
2.3- 液壓油的清潔度
油液清潔度等級不應低于NAS1638 9級，此時應使用β20≥75的過濾器。
當要求高于NAS1638 7級時，必須使用β10≥100的過濾器，使泵工作壽命延長。
當吸油管路裝有濾油器時，應注意泵的進口壓力不應低于書中第3節表中所給的壓力值。
吸油濾油器還應有裝旁路閥和堵塞指示器，避免產生氣穴。

3 – 技術參數（在油溫為50°C，粘度為36cSt下測得）

表中的壓力值是相對的。
注1: 允許間歇性負載壓力占工作時的10%
(例如每分鐘6秒)
注2: 吸油口壓力為0bar（相對）

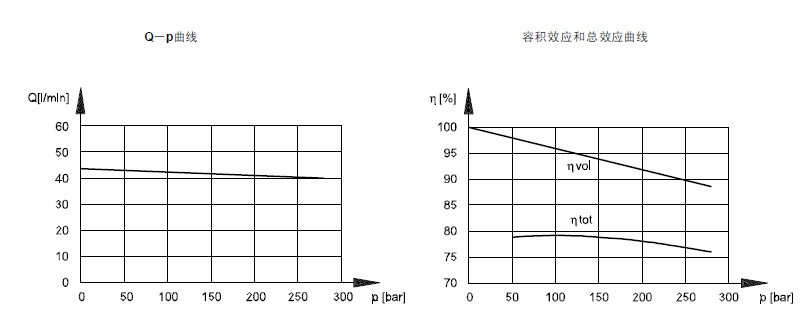

4- VPPM029 泵性能曲線（在油溫為50°C，粘度為36 cSt下測得）
油泵轉速1500 rev/min

噪聲是在半消聲室中距離油泵直線距離1 米條件下測得，誤差為±2 dB(A)。若在全消聲室中測量，其值將比曲線中的值要減5dB（A）。

5- VPPM-046 泵性能曲線（在溫度為50°C,粘度為36 cSt 下測得)
油泵轉速1500 rev/min

噪聲是在半消聲室中距離油泵直線距離1 米條件下測得，誤差為±2 dB(A)。若在全消聲室中測量，其值將比曲線中的值要減5dB（A）。

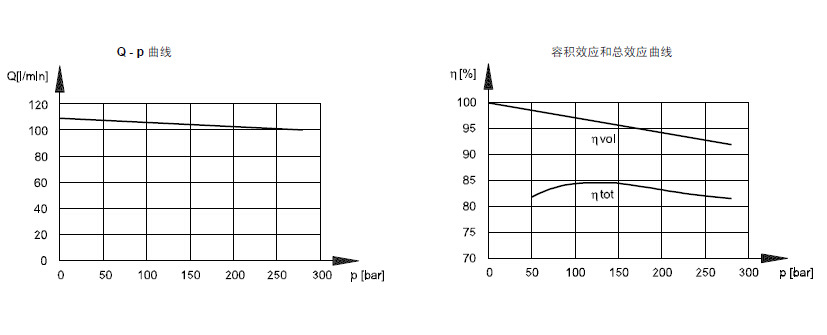

6- VPPM-073 泵性能曲線（在粘度為36 cSt，溫度為50°C 下測得）
油泵轉速1500 rev/min

噪聲是在半消聲室中距離油泵直線距離1 米條件下測得，誤差為±2 dB(A)。若在全消聲室中測量，其值將比曲線中的值要減5dB（A）。

7- 壓力調節器: PC

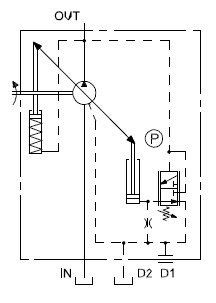

工作原理圖

PC 壓力調節器可使系統壓力為設定壓力，因此，可 根據系統實際工作流量自動調節油泵的排量。 所需的壓力值可由P 調節閥手工設定。 PC調節器性能： - 壓力調節范圍： 20 - 350 bars - 默認設定壓力P ：280 bars

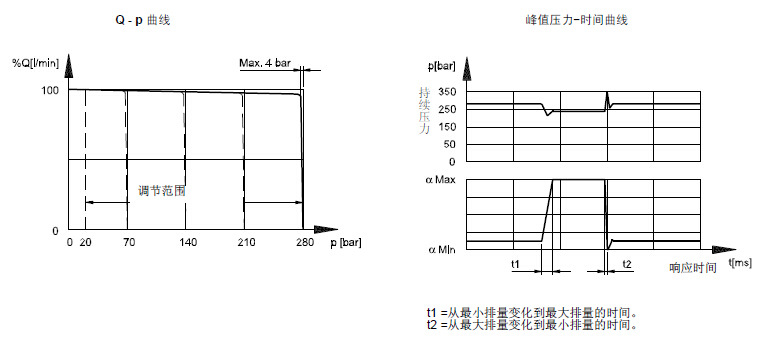

7.1-壓力調節器的性能曲線（在溫度為50°C，粘度為36 cSt下測得）
油泵轉速1500 rev/min

表中所列的數據值得是油泵在從啟動到開始排油的時間，測試條件下
系統工作壓力350Bar（用于模擬負載），在距排油口1m處測得。

PC壓力調節器（設定值為280 bars)

8- 遠程控制壓力調節器: PCR

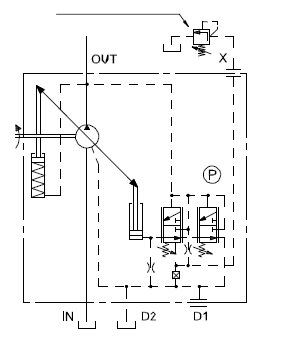

工作原理圖
不帶外接油泵



PCR 調節器可以通過P 閥調節系統的zui大壓力，同時還可以通過
與X 口相連的遠程控制閥控制系統zui大壓力( 特別適合分離泵)。遠
程控制閥應為壓力控制閥，建議使用流量為1.5l/min直動式壓力閥。
注意：遠程控制閥與油泵X口間的距離必須小于2m。
PCR 調節性能：
- 壓力調節范圍： 20 - 350 bars
- 默認設定壓力： 280 bars
- 遠程壓力調節范圍： 14 - 315 bars
- X口遠程控制流量范圍：約1,5 l/min

8.1- 遠程控制壓力調節器的性能曲線（在溫度為50°C，粘度為36 cSt下測得）
油泵轉速為1500 rev/min

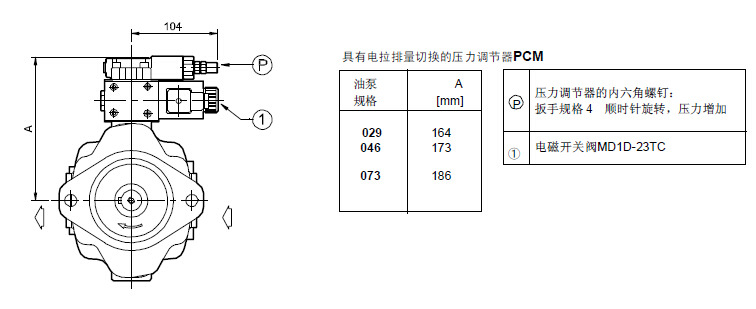

9- 具有電拉排量切換壓力調節器: PCM
工作原理圖

PCM 壓力調節器可通過電磁閥的控制，使油泵的排量由zui大排
量切換到zui?。ɑ?排量）排量。
電磁閥直接安裝在調節器上，但需單獨訂貨。
該功能用于:
- 泵的泄漏啟動；
- 快－慢運動控制，當泵排量由zui大切換到zui小時，可實現該功
能。流量設定范圍由限位螺釘（見16-17-18節）確定。
PCM 調節器性能:
- 電磁閥? = MD1D-23TC （需單獨訂貨，見41200）
- 電磁閥OFF = zui小排量
- 電磁閥OFF時出油口壓力= 6 bar
- 電磁閥ON= zui小排量,出油口壓力為P 設定值。
- 壓力調節范圍： 20 - 350 bar
- 默認設定壓力：280 bar

注: PCM 調節器性能曲線與7.1節的PC調節相同。

10- 帶壓力控制單元的調節器: PCX
10.1- 電拉卸載
工作原理圖

.

PCX 調節器可通過對電磁閥的控制，在零流量和zui小排量壓力下，
完成油泵排量的切換。
該功能對于油泵泄漏啟動用于使油泵在系統工作間隙低壓運行，降低
能耗。
壓力切換由直接安裝在油泵調節器上的電磁閥（需單獨訂貨）完成。
PCX 調節器性能 (電拉卸載):
- 電磁開關閥? = MD1D-2TA (需單獨訂貨，見41200）
- 電磁閥OFF = 零排量，排油壓力＝20bar
- 電磁閥ON = zui大排量，排油壓力為調節器設定的P 。
- 壓力調節范圍P = 20 ～ 350 bar
- 默認設定壓力P = 280 bar

10.2– 兩種設定壓力+卸荷
工作原理圖

該調節器通過三位電磁閥的控制，使系統具有兩種工作壓力，當然也
可使油泵卸荷。
電磁閥?溢流閥?用于二次壓力設定，可直接裝在調節器上，但均需
單獨訂貨。
PCX調節器性能（兩種設定壓力+ 卸荷）：
- 電磁開關閥? = MD1D-S2 (需單獨訂貨見 41 200)
- 電磁閥OFF = 油泵卸荷-排油口壓力= 20 bar
- 電磁閥“A”ON = zui大排量，排油壓力為溢流閥設定?(二次壓力)
- 電磁閥“B”ON = zui大排量，排油壓力為調節器P 設定 (zui大值)
- 溢流閥? = MCD*-SBT (需單獨訂貨-見61200)
- 壓力調節范圍? = MCD3-SBT 20 ～ 100 bar
MCD5-SBT 20 ～ 250 bar
- 壓力調節范圍P = 20 ～ 350 bar
- 默認設定壓力P = 280 bar

注： PCX調節器性能曲線與7.1節PC調節器相同。

10.3 -電氣比例控制壓力調節器
工作原理圖

PC 調節器通過比例溢流閥，對系統壓力進行連續控制和
調節。
比例溢流閥(需單獨訂貨)，可直接安裝在調節器上。
PCX 調節器性能 (比例壓力調節):
- 壓力調節范圍P = 20 ～ 350 bar
- 默認設定壓力P = 280 bar
- 比例泄壓閥? = CDE* (需單獨訂貨- 見81 200)
- 比例壓力調節范圍:
CDE3 20 ～ 100 bar
CDE5 20 ～ 280 bar
滯環= < 5% di p nom
重復性= < ± 2% di p nom
比例溢流閥電氣控制單元：
- EPA-M110 (見目錄89 220)
- UEIK-11 (見目錄89 300)

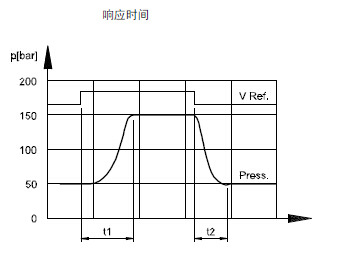

10.3.1- 性能曲線（在溫度為50°C，粘度為36 cSt下測得）
油泵轉速為1500 rev/min

圖中響應曲線對應的泵為VPPM-046。響應時間是指在系統油液容積
為5lt條件下，當比例閥的參考輸入信號（參考電壓）發生階躍變化時，
系統壓力從50升到150bar間的時間，反之亦然。
t1 = 80 ms (壓力增加時的響應時間)
t2 = 60 ms (壓力降低時的響應時間)

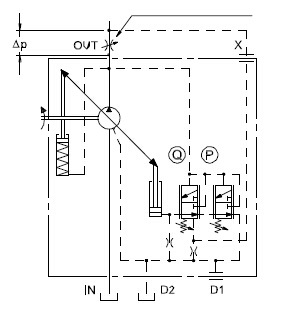

11- 流量和壓力調節器: PQC
工作原理圖

               不帶油泵

該調節器除了調節系統壓力(器功能與PC 調節器相同)，同時還可以根據工
作回路中節流閥兩側的壓降調節泵的輸出流量。
PQC調節器性能：
- 壓力調節范圍P = 20 - 350
- 默認設定壓力P = 280 bars
- 差壓調節范圍 = 10 - 30 bars
- 默認設定壓力= 14 bars
- zui小輸送壓頭= 18 ± 2 bars
(在零流量，X電極？及差壓調節器默認設定流量Q )

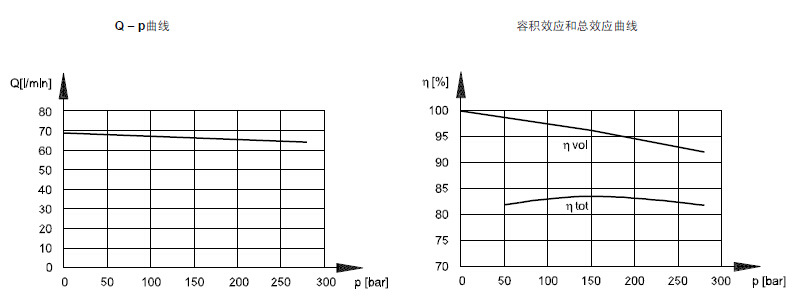

11.1- PQC調節器的性能曲線（在溫度為50°C，粘度為36 cSt下測得）
油泵轉速為1500rev/min

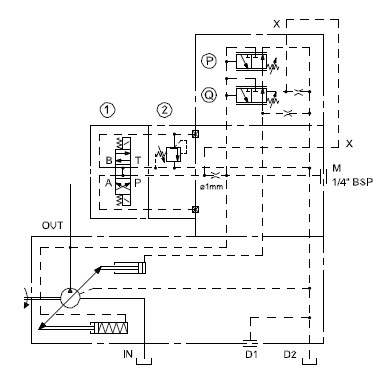

12 – 集成式比例流量、壓力調節器: PQCE

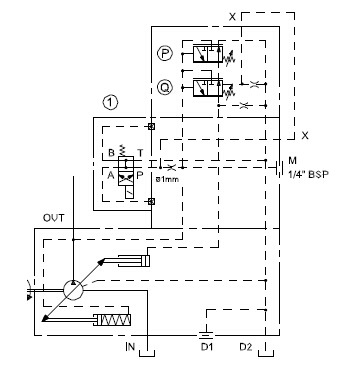

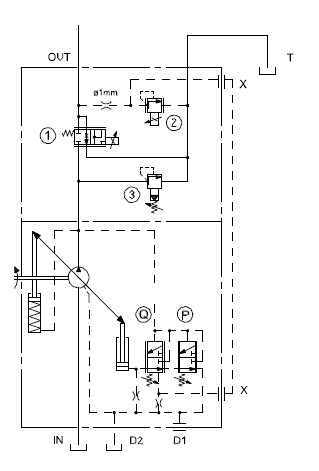

工作原理圖

該調節器采用電氣比例控制，可單獨或同時調節泵的輸出流量 和輸出壓力。 油泵的流量通過比例閥?調節，它直接作用于泵泄漏口。而系 統壓力是通過比例溢流閥?調節。 差壓調節器Q 以先導控制方式工作。 系統zui大壓力通過調節器P 限定。該調節器上還可安裝一個溢 流閥?，該閥可手動調節，用于消除當系統流量發生突變時產 生峰值壓力。 PQCE 調節器性能 - 壓力調節范圍P = 20 ～ 350 bar - 默認設定壓力P = 280 bar - 差壓調節范圍Q = 10 ～ 30 bar - 默認設定壓力= 14 bar - 比例壓力調節范圍: 20 - 100 bar ( VPPM-*PQCE3 泵) 20 - 280 bar ( VPPM-*PQCE5 泵) - 比例流量調節范圍: 0 - 69 l/min ( VPPM-046 PQCE* 泵) 0 - 109,5 l/min (VPPM-073 PQCE* 泵)

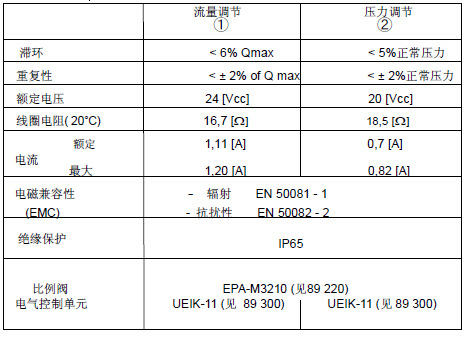

性能及電氣參數

在使用EPA-M3210雙通道電器控制單元時，比例流量閥接通道1，比例溢流閥接通道2。

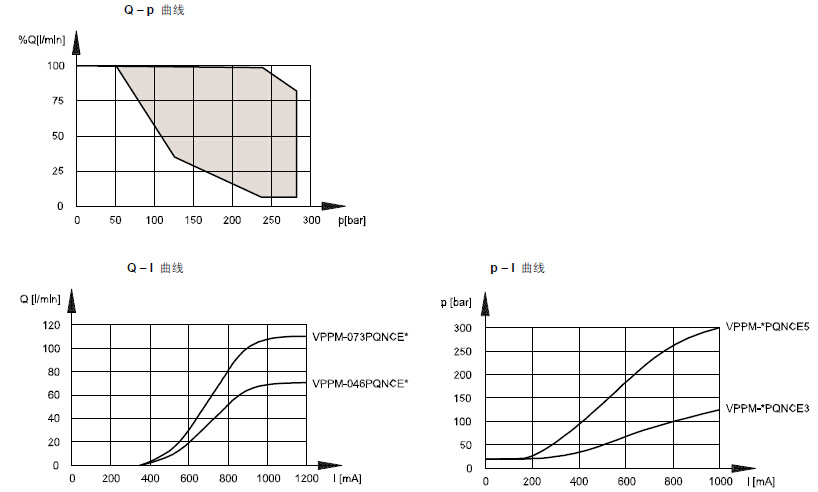

12.1-PQCE調節器的性能曲線（在溫度為50°C，粘度為36 cSt下測得）
油泵轉速1500 rev/min

13- 功率調節器: PQNC

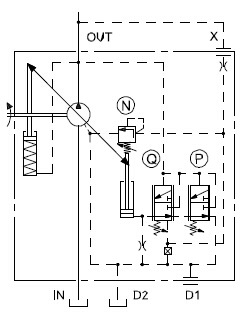

工作原理圖

如果調節在安裝中回路中

該調節器可根據排油壓力改變輸出流量，使油泵的輸出轉距為一個
恒定值。因此乘積P´ Q( 消耗的功率）保持不變。
PQNC 特征：
- 壓力調節范圍P = 20 - 350
- 默認設定壓力P = 280 bars
- 差壓流量調節范圍Q = 10 - 30 bars
- 默認設定壓力= 14 bars
- zui小泄漏頭= 18 ± 2 bars
(在零流量下, 差壓調節器默認設定流量Q ）
- 功率調節器在產家設定。設定必須遵循一定的規定，在型號標注
中Nm轉距值給出（見第1節）。
- 調節器的啟動：見1.5節表中的值。

13.1- PQNC 調節器的性能曲線（在溫度為50°C，粘度為36 cSt下測得）
油泵轉速1500 rev/min

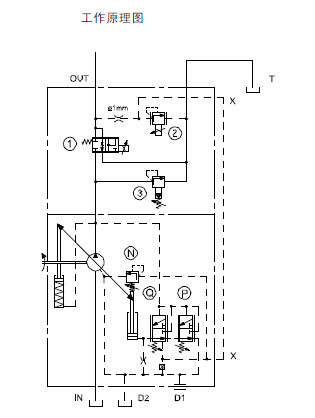

14 - 比例流量和壓力控制的功率調節器: PQNCE

該系統綜合了所有標準恒值功率調節器PQNC的功能，而且
允許根據的功率性能曲線設定調節器N 的設定值調節油泵的
比例流量和壓力值。
PQNCE 調節器性能：
性能參數和PQNCE調節器的設定見13節。

14.1- PQNCE調節器的性能曲線（在溫度為50°C，粘度為36 cSt 下測得）
油泵轉速1500 rev/min

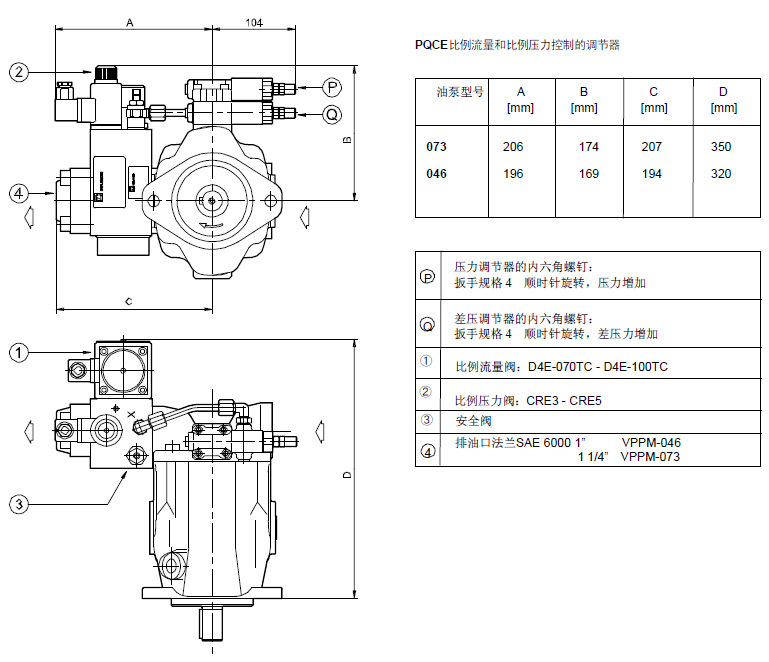

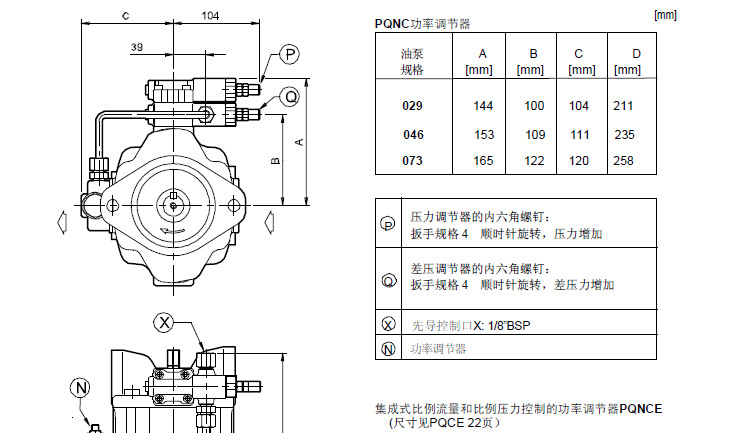

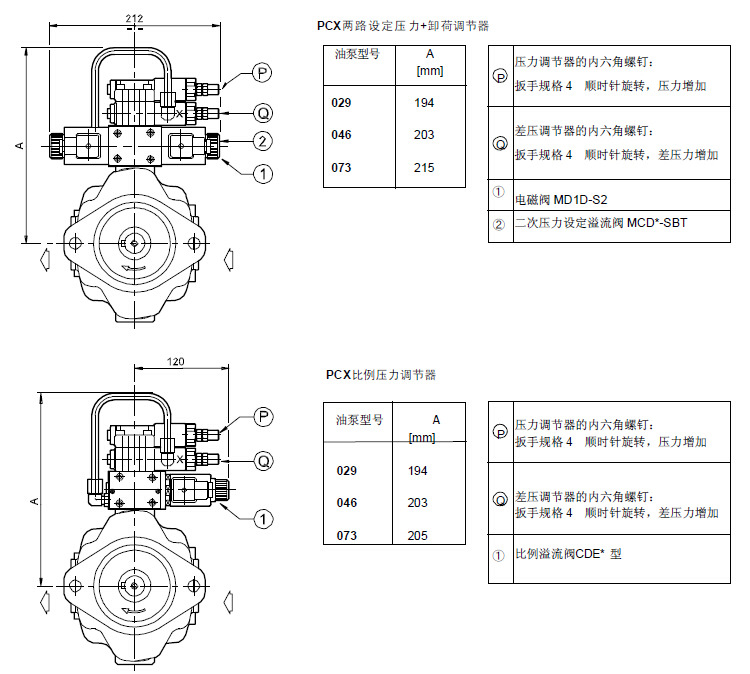

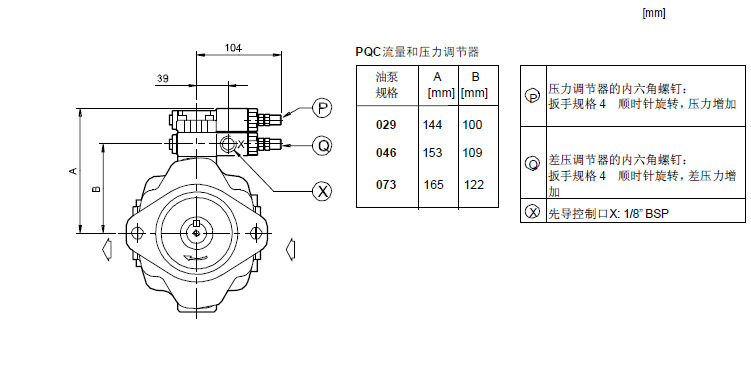

15- 調節器外形尺寸[mm]

16 - VPPM-029外形及安裝尺寸[mm]

17- VPPM-046 外形及安裝尺寸[mm]

18 - VPPM-073 外形及安裝尺寸[mm]

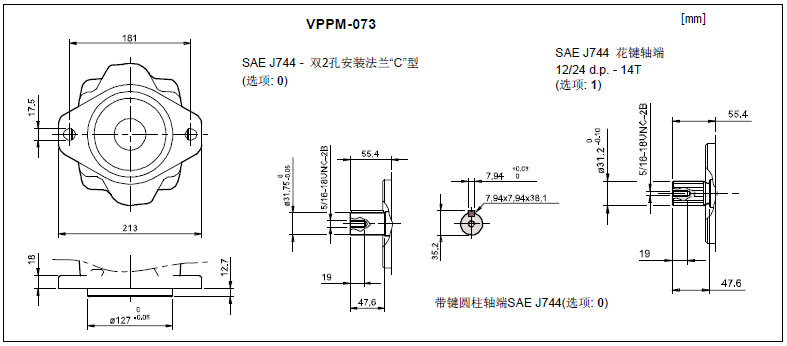

19-法蘭和軸類型SAE J744 外形尺寸[mm]

20- 安裝
－ VPPM泵既可水平又可垂直安裝，保持軸向上方。
注意：泄漏口必須使泵體內的油液位超過其3/4 容積(根據D1 或D2 泄漏口確定)。
－ 建議油泵安裝在油箱液面以下。當安裝高于油箱液面時，必須檢查吸油口壓力不能低于
-0.2bar。如果要求較低的噪聲級，建議將它安裝在油箱內。此時若油沒有蓋住油泵，建議調
整泄油口，使油位提高，并有利于潤滑。
－ 油泵啟動前，泵體必須充滿液壓油。
－ 油泵初次啟動前，必須從排油口處進行排氣。油泵必須在低壓下啟動，尤其在低溫條件下。
－ 必須選擇合適的吸油管，保證吸油口壓力不低于-0.2bar（相對）。管接頭，節流閥及過長的吸
油油路都可進一步降低吸油壓力， 從而影起噪聲加大和使泵壽命減短。
－ 必須選擇合適的泄油管路，保證泵體壓力不高于0.5bar（相對），泄漏管路應直接通到油箱
內并遠離吸油區。
－ 吸油管路不允許安裝單向閥。
－ 電機與油泵必須采用柔性聯軸器直接聯接，軸向和徑向載荷必須保證不超過“性能參數”表中的
數據。
－ 濾油器型號選擇見2.3節。
21- 通軸
VPPM泵可選用通軸型泵，在該泵上可安裝其他型號的泵。
注意：通軸泵供貨時，隨泵帶中間泵的SAE J744 2 孔法蘭和SAEJ 744 相應花鍵軸裝配連接。
選用通軸泵時，不能選用機械式排量調節裝置。
- 型號及標注見第1節。
- 泵外形尺寸（包括中間法蘭）見第19節。

22 - 多聯泵
可以將幾個泵組合成多流泵，構成相互獨，具有不同流量的液壓回路。當
多級泵組合時，必須注意以下幾點：
- 多級泵組合時，其規格應按降序組合。
- 多級泵zui大轉速由泵組中速度zui小的泵決定。
- 多級泵組合時，工作轉矩不能超過zui大允許轉距。

22.1- zui大允許轉距

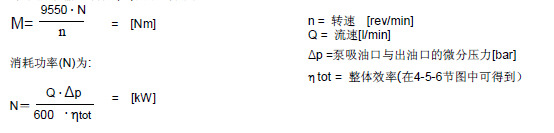

每個油泵輸入轉矩(M)由下式確定：

消耗功率也可由功率消耗曲線查得 ，見第4-5-6 節。
對于多級泵，當每個單泵受到的轉距必須加上后級泵的負載轉矩。

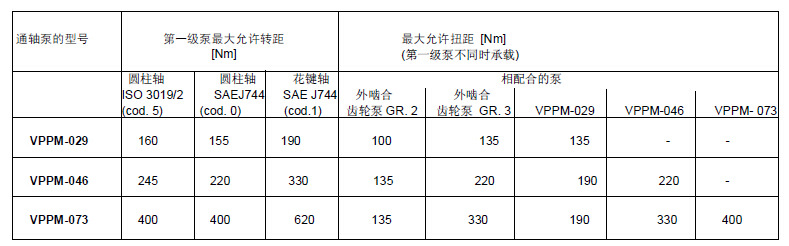

每個泵所受的轉距應低于下表的給定值。
通軸泵的zui大傳遞轉距由聯軸器的傳遞轉距確定。如果工作轉距比表中的值大，應降低工作壓力或替換能承受該轉矩的泵。

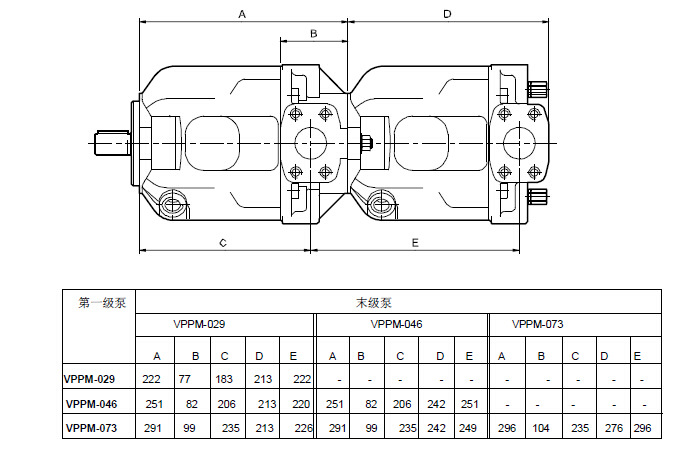

23- 連接泵外形尺寸[mm]

24- 公制螺紋法蘭的吸油口和排油口的尺寸[mm]

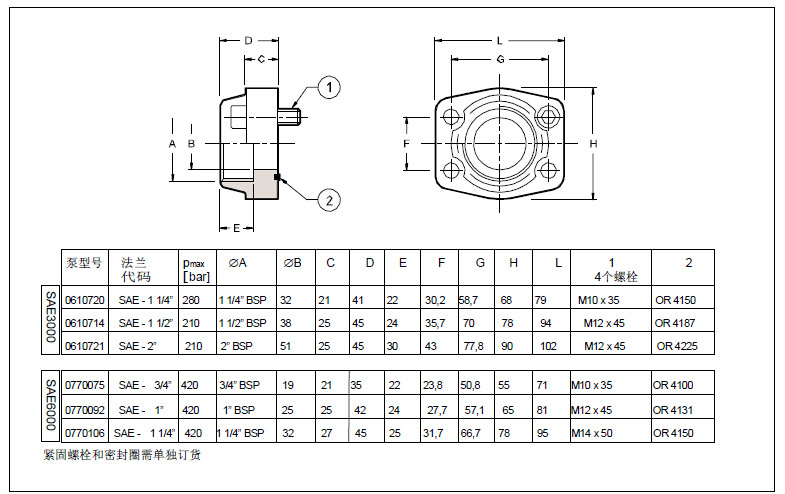

25 – 連接法蘭[mm]
