控制電路輸入一個電信號，電磁閥內就相應產生一個磁信號，這個磁信號驅動電磁鐵產生一個動作，閥門的開閉就產生一個對應。*奉申電磁閥 SV13A 螺口 380V 口徑16mm 標配線圈 制冷電磁閥
產品簡介
詳細介紹

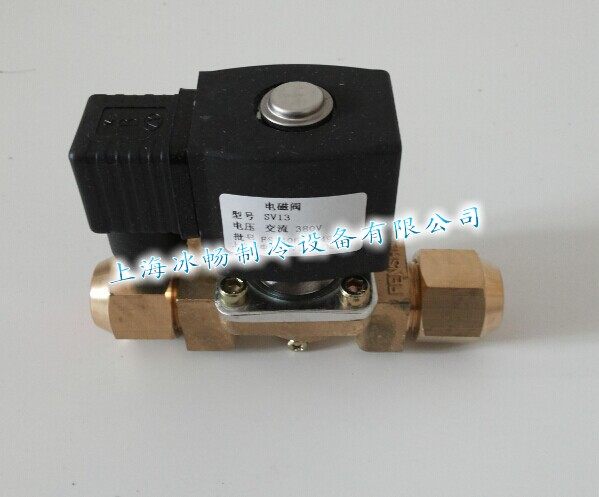

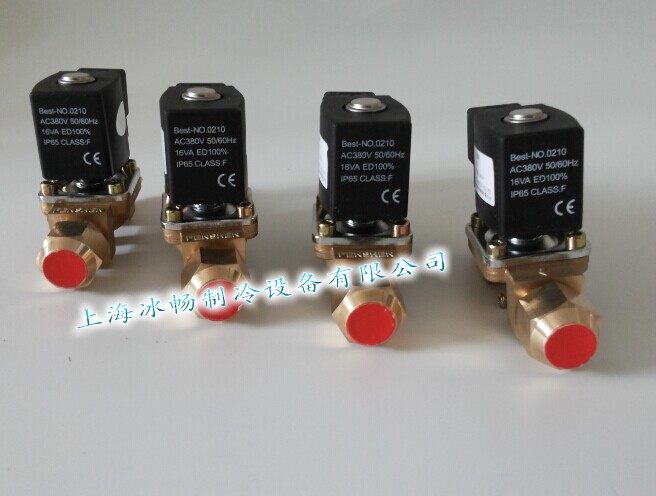

*奉申電磁閥 SV13A 螺口 380V 口徑16mm 標配線圈 制冷電磁閥
*奉申電磁閥 SV13A 螺口 380V 口徑16mm 標配線圈 制冷電磁閥
| 型 號 與 參 數 | ||||||||||
| 連接方式 | 型號 | 連接尺寸 | Kv值 | 開閥壓差(MPa) | 外形尺寸 | |||||
| 公制 | 英制 | (m3/h) | zui小 | zui大 | (mm) | |||||
| (mm) | (in.) | 交流 | 直流 | 長 | 寬 | 高 | ||||
| 外螺紋 | SV6 | Φ8 | 0.4 | 0.005 | 2.1 | 1.7 | 85 | 45 | 97 | |
| SV8 | Φ10 | 1 | 85 | 45 | 97 | |||||
| SV10A | Φ12 | 1.8 | 85 | 45 | 97 | |||||
| SV13A | Φ16 | 3 | 89 | 45 | 97 | |||||
| SV16 | Φ19 | 4.5 | 119 | 60 | 120 | |||||
| SV19 | Φ22 | 5 | 119 | 60 | 120 | |||||
| 焊接 | SV6W | Φ8 | 0.4 | 125 | 45 | 97 | ||||
| SV8W | Φ10 | 1 | 125 | 45 | 97 | |||||
| SV10AW | Φ12 | 1.8 | 125 | 45 | 97 | |||||
| SV13AW | Φ16 | 3 | 150 | 45 | 97 | |||||
| SV16W | Φ19 | 4.5 | 185 | 60 | 120 | |||||
| SV19W | Φ22 | 5 | 190 | 60 | 120 | |||||
| SV25W | Φ28 | 2001/1/8 | 9.5 | 232 | 72 | 120 | ||||
| Φ35 | 2001/3/8 | 250 | 72 | 120 | ||||||
| SV32W | Φ35 | 2001/3/8 | 15 | 281 | 86 | 130 | ||||
| Φ42 | 2001/5/8 | 281 | 86 | 130 | ||||||
| 法蘭連接 | SV25F | Φ32 | 9.8 | 152 | 112 | 165 | ||||
| SV32F | Φ38 | 15 | 162 | 112 | 175 | |||||
| Kv值表示介質通過閥門壓差等于1bar時的流量，單位為m3/h，密度ρ=1000kg/m3 | ||||||||||
| 型號后面字母”A”表示改進型，字母”W”表示釬焊連接，字母”F”表示腰法蘭連接，字母”K”表示常開型。 | ||||||||||
一、產品簡介:
SV系列電磁閥是一種二位二通常閉型電磁閥，廣泛應用于制冷、氣動和液壓系統的自動控制上。SV-K型為常開型。
本系列電磁閥是先導膜片式結構電磁閥，也可用于制冷、機械、鍋爐和消防等工業部門。
電磁閥采用了全塑封電磁線圈和DIN標準電氣接插裝置，使其具有優良的絕緣、防水、防濕、抗震及耐腐蝕性能。
二、工作原理：
通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在膜片周圍形成上低下高的壓差，推動膜片向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速進入上腔室在膜片周圍形成下低上高的壓差，推動膜片向下移動，關閉閥門。
特點：流體壓力范圍上限很高，但必須滿足流體壓差條件.
三、技術參數：
環境溫度：-20 ～ 50℃
流體溫度：-25 ～ 120℃
zui高工作壓力：3MPa
zui高試驗壓力：3.5MPa
適用介質：R134a、R22、R407C、R404A/507、空氣、水和黏度≤4°E機油
線圈可選電壓
交流(A.C.)：24V,36V,110V,220V,380V
直流(D.C.)：12V,24V,110V,220V
線圈功率：14W
| 訂貨說明 | ||||||
| 型號解釋 | 閥代號 | 通徑 | 連接方式 | 常開型代號 | 連接尺寸 | 線圈電壓 |
| 型號 | SV | 13 | AW | K | 5月8日 | AC220V |
| 型號說明 | SV--膜片式 | 孔徑 | 省略表示外螺紋 | 省略表示常閉型 | 連接尺寸 | 線圈電壓 |
| NSV--活塞式 | A--外螺紋改進型 | 字母”K”表示常開型 | 公制常規尺寸可省略。 | AC--交流 | ||
| SSV--雙向 | W--釬焊連接 | DC--直流 | ||||
| AW--焊接改進型 | ||||||
| G--管螺紋 | ||||||
| F--腰法蘭連接 | ||||||
| 備注 | 表中以型號SV13AWK-5/8-AC220V為例。 | |||||
上述型號表示方法不適用于直動式電磁閥SV1.6～3型，NSV6A型活塞式電磁閥。
| ||||||
