油研YUKEN 帶接近開關的標準液壓缸
油研YUKEN 日本油研 中國臺灣油研
執行元件

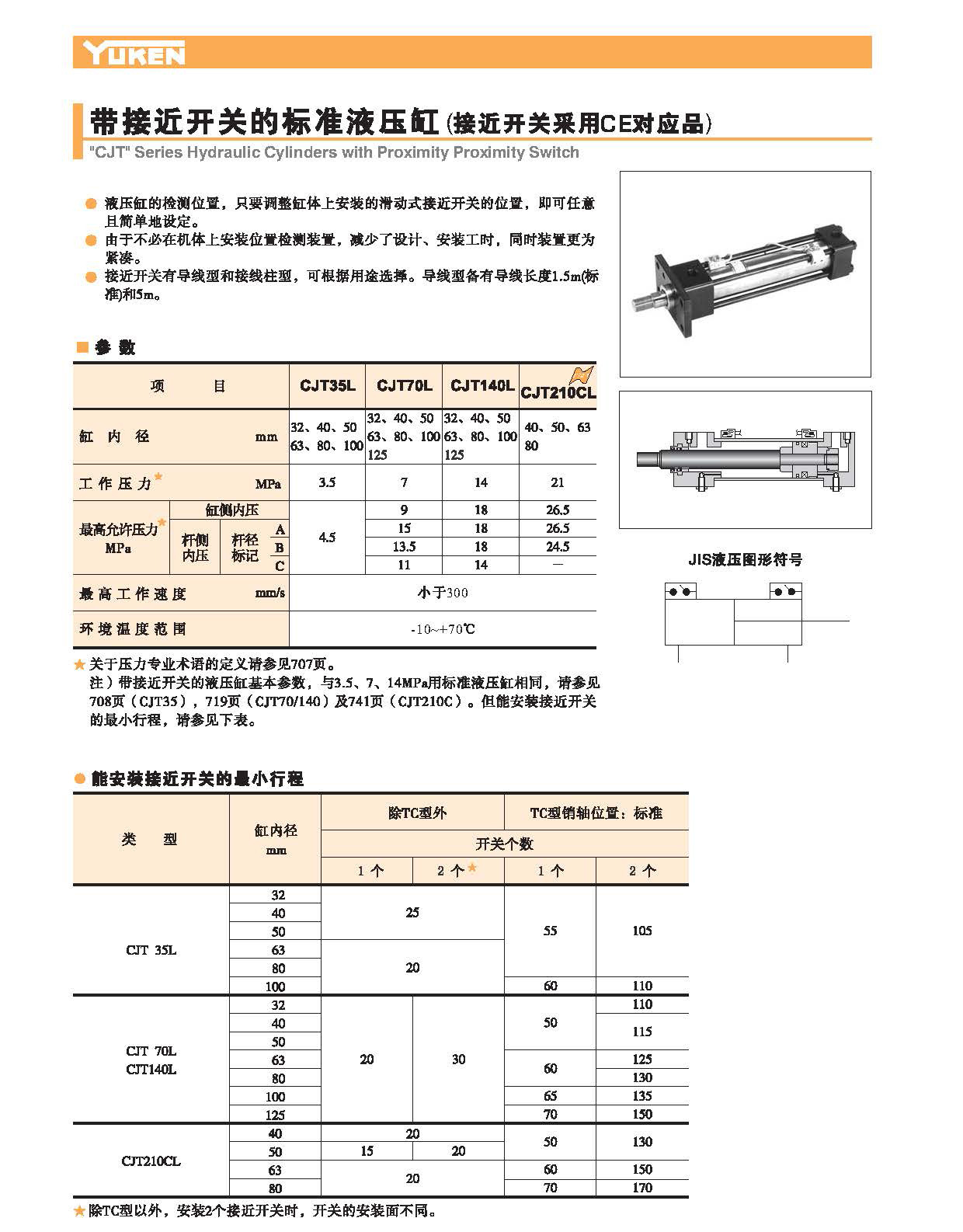

帶接近開關的標準液壓缸（接近開關采用CE對應品）
帶接近開關的標準液壓缸(接近開關采用CE對應品)
"CJT" Series Hydraulic Cylinders with Proximity Proximity Switch
•液壓缸的檢測位置，只要調整缸體上安裝的滑動式接近開關的位置，即可任意 且簡單地設定。
•由于不必在機體上安裝位置檢測裝置，減少了設計、安裝工時，同時裝置更為 緊湊。
•接近開關有導線型和接線柱型，可根據用途選擇。導線型備有導線長度1.5m(標準)和5m。
參數
項 目 | CJT35L | CJT70L | CJT140L |
CJT210CL | ||
缸內徑mm | 32、 40、 50 63、 80、 100 | 32、 40、 50 63、 80、 100 125 | 32、 40、 50 63、 80、 100 125 | 40、 50、 63 80 | ||
工作壓力* MPa | 3.5 | 7 | 14 | 21 | ||
髙允許壓力* MPa | 缸側內壓 | 缸側內壓 | 4.5 | 9 | 18 | 26.5 |
桿側內壓 | 桿徑標記A | 15 | 18 | 26.5 | ||
桿徑標記B | 13.5 | 18 | 24.5 | |||
桿徑標記C | 11 | 14 | — | |||
工作速度 | 小于300 | |||||
環境溫度范圍 | -10~+70ºC | |||||
★關于壓力專業術語的定義請參見707頁。
注）帶接近開關的液壓缸基本參數，與3.5、7、14MPa用標準液壓缸相同，請參見 708頁（CJT35), 719頁（CJT70/140)及741 頁 （CJT210C)。但能安裝接近開關 的小行程，請參見下表。
能安裝接近開關的小行程
類 型 | 缸內徑 mm | 除TC型外 | TC型銷軸位置：標準 | |||
開關個數 | ||||||
1個 | 2個* | 1個 | 2個 | |||
CJT35L | 32 | 25 | 55 | 105 | ||
40 | ||||||
50 | ||||||
63 | 20 | |||||
80 | ||||||
100 | 60 | 110 | ||||
CJT70L CJT140L | 32 | 20 | 30 | 50 | 110 | |
40 | 115 | |||||
50 | ||||||
63 | 60 | 125 | ||||
80 | 130 | |||||
100 | 65 | 135 | ||||
125 | 70 | 150 | ||||
CJT210CL | 40 | 20 | 50 | 130 | ||
50 | 15 | 20 | |||||
63 | 20 | 60 | 150 | |||
80 | ||||||
70 | 170 | |||||
除TC型以外，安裝2個接近開關時，開關的安裝面不同。 |
