YUKEN E系列 電-液比例先導式溢流閥
電-液比例先導式溢流閥

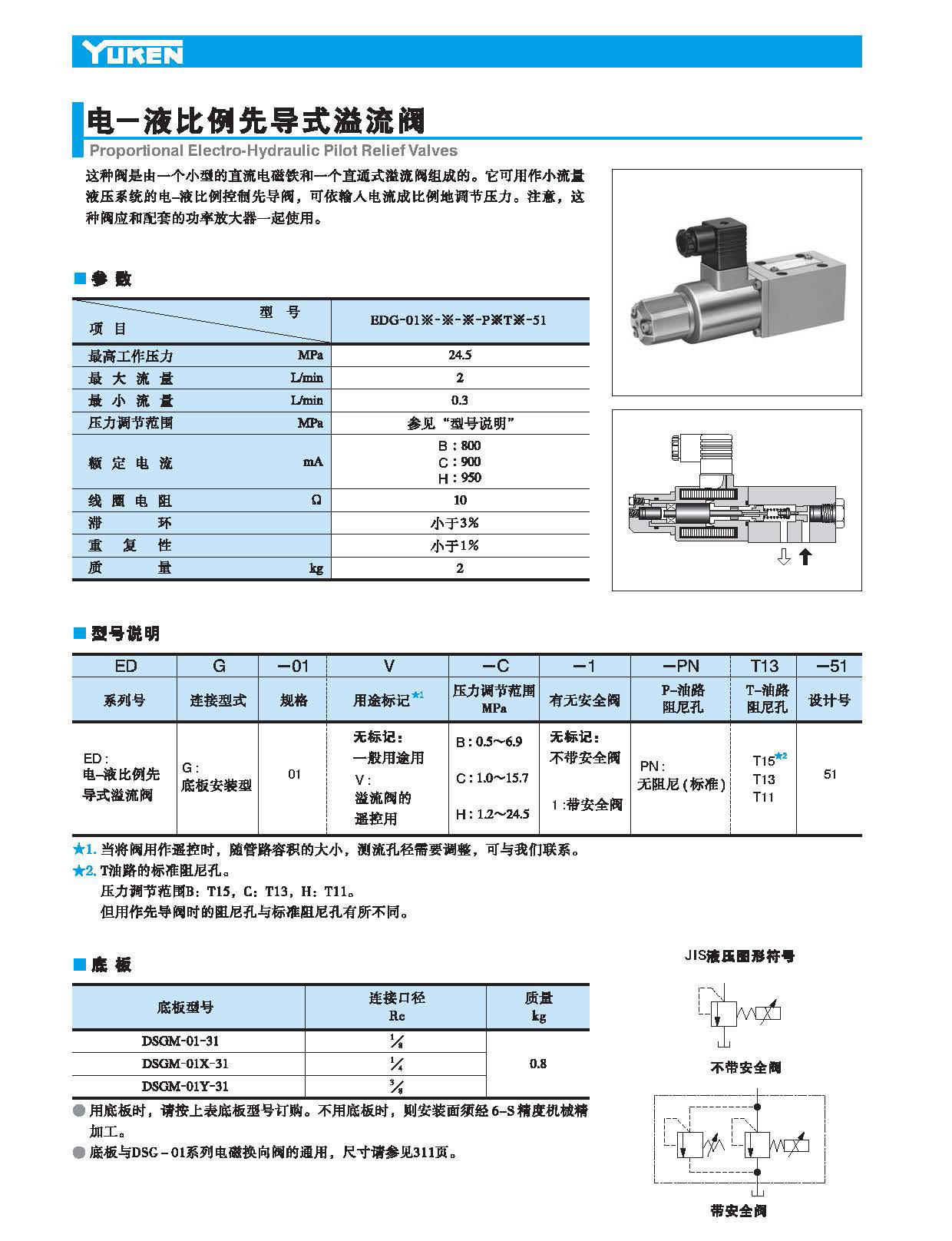

電一液比例先導式溢流閥
Proportional Electro-Hydraulic Pilot ReliefValves
這種閥是由一個小型的直流電磁鐵和一個直通式溢流閥組成的。它可用作小流量 液壓系統的電-液比例控制先導閥，可依輸入電流成比例地調節壓力。注意，這 種閥應和配套的功率放大器一起使用。
■參數
型號 項目 | EDG-01※-※-※-P※T※-51 |
工作壓力MPa | 24.5 |
大流量L/min | 2 |
小流量L/min | 0.3 |
壓力調節范圍MPa | 參見“型號說明” |
額定電流mA | B： 800 C: 900 H： 950
|
線圈電阻 Ω | 10 |
滯 環 | 小于3% |
重復性 | 小于1% |
質量kg | 2 |
柱塞泵是往復泵的一種，屬于體積泵，其柱塞靠泵軸的偏心轉動驅動，往復運動，其吸入和排出閥都是單向閥。當柱塞外拉時，工作室內壓力降低，出口閥關閉，低于進口壓力時，進口閥打開，液體進入；柱塞內推時，工作室壓力升高，進口閥關閉，高于出口壓力時，出口閥打開，液體排出。當傳動軸帶動缸體旋轉時，斜盤將柱塞從缸體中拉出或推回，完成吸排油過程。柱塞與缸孔組成的工作容腔中的油液通過配油盤分別與泵的吸、排油腔相通。變量機構用來改變斜盤的傾角，通過調節斜盤的傾角可改變泵的排量。
2 結構形式
柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結構形式；由于徑向柱塞泵屬于一種新型的技術含量比較高的高效泵，隨著不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部分．
3 維護
斜盤式軸向柱塞泵一般采用缸體轉動、端面配流的形式。缸體端面上鑲有一塊由雙金屬板與鋼配油盤組成的摩擦副，而且大多數是采用平面配流的方法，所以維修比較方便。配油盤是軸向柱塞泵的關鍵部件之一，泵工作時，一方面工作腔的高壓油把缸體推向配油盤，另一方面配油盤和缸體間的油膜壓力形成對缸體的液壓反推力使缸體背離配油盤。缸體對配油盤的設計液壓壓緊力Fn略大于配油盤對缸體的液壓反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持較高的容積效率。
Yuken 是的葉片泵生產廠，本型泵專為低噪音工作而開發的高壓高性能泵，規格齊全。大的特點是低噪音。并以質量可靠、故障率低而享有*的聲譽.
YUKEN柱塞泵 油研柱塞泵與徑向柱塞泵比較，排出壓力高，它一般可在20～50MPa范圍內工作，效率也高，徑向尺寸小、結構緊湊、體積小、重量輕。但結構較徑向柱塞泵復雜，加工制造要求高，價格較貴。
軸向柱塞泵一般用于機床、冶金、鍛壓、礦山及起重機械的液壓傳動系統中，特別廣泛地應用于大功率的液壓傳動系統中。為了提高效率，在應
YUKEN柱塞泵 油研柱塞泵一般都由缸體、配油盤、柱塞和斜盤等主要零件組成。缸體內有多個柱塞，柱塞是軸向排列的，即柱塞的中心線平行于傳動軸的軸線，因此稱它為軸向柱塞泵。但它又不同于往復式柱塞泵，因?yàn)樗闹粌H在泵缸內做往復運動，而且柱塞和泵缸與斜盤相對有旋轉運動。柱塞以一球形端頭與斜盤接觸。在配油盤上有高低壓月形溝槽，它們彼此由隔墻隔開，保證一定的密封性，它們分別與泵的進油口和出油口連通。斜盤的軸線與缸體軸線之間有一傾斜角度。
YUKEN E系列 電-液比例先導式溢流閥
