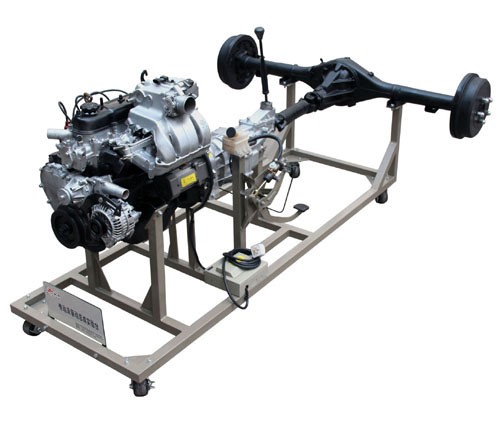

一．YUY-JP10 汽車動力驅動與傳動系統演示解剖模型產品簡介
汽車動力驅動與傳動系統演示解剖模型以原廠汽車動力驅動與傳動系統總成實物為基礎，解剖關鍵部位，剖面涂不同顏色，突出結構層次，可對動力驅動與傳動系統進行原理與結構展示。
汽車動力驅動與傳動系統演示解剖模型適用于各類型院校及培訓機構對汽車動力驅動與傳動系統結構理論和維修實訓的實訓教學需要。
二．YUY-JP10 汽車底盤解剖模型汽車底盤實物解剖模型汽車整車實物解剖模型主要用途
1．適用于各類型院校及培訓機構對汽車動力驅動與傳動系統原理與結構展示教學需要。
2．適用于汽車職業技能鑒定考核的需要。
3．適用于動力驅動與傳動系統的結構與原理認知、拆卸和裝配檢測提供標準參照物等教學需要。
三．YUY-JP10 汽車動力驅動與傳動系統演示解剖模型結構組成
解剖的發動機、變速器、驅動軸、制動盤等機械總成（包含系統各總成、及內外附件等）、電動機、移動式的安裝底座等、臺架操作說明書等附件。

1.采用原廠汽油發動機實物總成進行機構切剖，充分展示汽油發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示汽油發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；

四．YUY-JP10 汽車動力驅動與傳動系統演示解剖模型功能特點
1.進行動力驅動與傳動系統的原理與結構展示。
2.減速電動機驅動發動機，動態演示動力驅動與傳動系統工作過程。
3．各總成解剖關鍵部位，剖面涂不同顏色，突出結構層次。
4．配套安裝底座。
5．安裝底座采用鋼性結構焊接，臺架表面采用烤漆工藝。
6．配套使用說明書及實訓指導書。
7．配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
五．汽車動力驅動與傳動系統演示解剖模型外形與顏色
設備外形： 1600×1000×1300mm (長×寬×高)
安裝底座顏色：7032（用戶可選擇各種顏色）
六．汽車動力驅動與傳動系統演示解剖模型制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
1．4底座沖壓成形
2.萬向腳輪
2.1萬向帶鎖止功能腳輪
2.2腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.3腳輪：80mm×40mm(直徑×寬度)
七.汽車動力驅動與傳動系統演示解剖模型技術指標
1.電源：220V
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．電動機：220V/250W 15轉/分
5．漏電保護開關：DZ47LE-32
