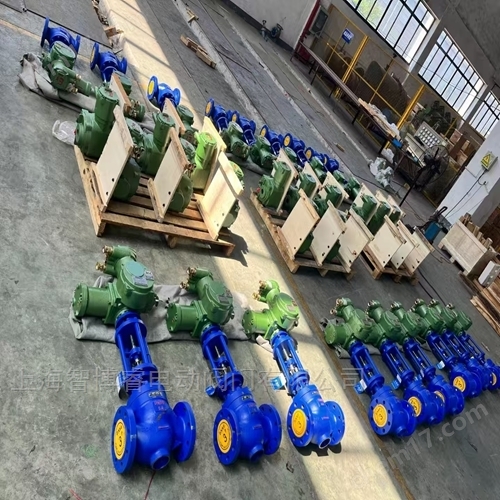

ZAZN-16C DN250 電動雙座調節閥
參考價 | ¥ 7000 |
訂貨量 | ≥1臺 |
- 公司名稱 上海智博睿電動閥門有限公司
- 品牌 智博睿
- 型號 ZAZN-16C DN250
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2025/5/28 10:05:06
- 訪問次數 18
聯系方式:李華15026831226 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 環保,化工,石油,地礦,道路/軌道/船舶 |
---|
ZAZN-16C DN250電動雙座調節閥 工作原理調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號,自動調節閥門的開度,從而實現介質流量、壓力、溫度和液位的調節。調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種,后者具有流通能力大、不平衡辦小和操作穩定的特點,所以通常特別適用于大流量、高壓降和泄漏少的場合。
ZAZN-16C DN250電動雙座調節閥 角行程主要有:V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。流通能力Cv值是調節閥選型的主要參數之一,調節閥的流通能力的定義為:當調節閥全開時,閥兩端壓差為0.1MPa,流體密度為1g/cm3時,每小時流徑調節閥的流量數,稱為流通能力,也稱流量系數,以Cv表示,單位為t/h,液體的Cv值按下式計算。根據流通能力Cv值大小查表,就可以確定調節閥的公稱通徑DN。在現代化工廠的自動控制中,調節閥起著十分重要的作用,這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料,都需要某些*終控制元件去完成 終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間,*終控制元件完成了必要的功率放大作用。
調節機構主要技術參數
公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 100 | 1600 | ||
公稱壓力(MPa) | 1.6 4.0 6.4(常溫),4.0 6.4(中溫),0.6 4.0 6.4(低溫) | |||||||||||||
行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
動作速度mm/s | 2.1 | 3.5 | 1.7 | 3.4 | 2.0 | |||||||||
配用電動執行機構型號 | 361LSA-20 361LXA-20 | 361LSB-30 361LXB-30 | 361LSB-50 361LXB-50 | 361LSC-65 | 361LSC-99 | |||||||||
流量特性 | 直線,等***比 | |||||||||||||
介質溫度℃ | -20℃~+200、-40~+250(常溫) -40~+450(中溫) -250~-60(低溫) | |||||||||||||
法蘭尺寸 | 鑄鐵法蘭按JB78-59,鑄鋼法蘭按JB79-59 | |||||||||||||
法蘭型式 | 法蘭密封型式按JB77-59,鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式,低溫按準糟式 | |||||||||||||
閥 體 材 質 | 公 稱 壓 力 (MPa) | 0.6 | 低溫:-250℃~-60℃ ZG1r18Ni9Ti | |||||||||||
1.6 | 常溫:-20℃~+200℃ Ht200 | |||||||||||||
4.0 | 常溫:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
中溫:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
低溫:-250℃~-60℃ ZG1Cr18Ni9Ti | ||||||||||||||
6.4 | 常溫:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
中溫:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
低溫:-250℃~-60℃ ZG1Cr18Ni9Ti |
