纖維漿計量表參數-江蘇天罡儀表有限公司
纖維漿計量表參數
介紹
是容積式流量計中最常見的一種。歷史悠久，廣泛應用在石油、化工、食品、船舶、制藥、造紙等行業。用于多種粘度范圍介質的測量。尤其適用于測量低粘度的介質。有機械計數器和電子計數器兩種。
特點：
l 外殼體材質有多種供選擇：鋁、不銹鋼及鑄鋼、PPS、青銅等；
l 轉子有多種材質：鋁、鑄鐵、不銹鋼、銅、哈氏合金、石墨等；
l 軸承材質有多種供選擇：石墨、陶瓷、硬質合金、青銅、不銹鋼密封軸承等；
l O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
l 具有機械、電子兩種計數器，多種輸出方式：脈沖當量、4-20mA 、RS485、Hart等；
工作原理：

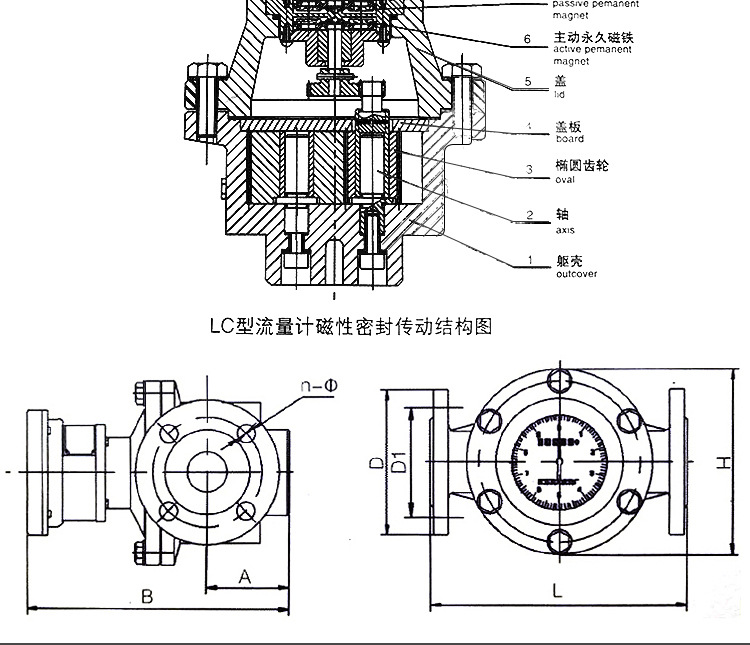

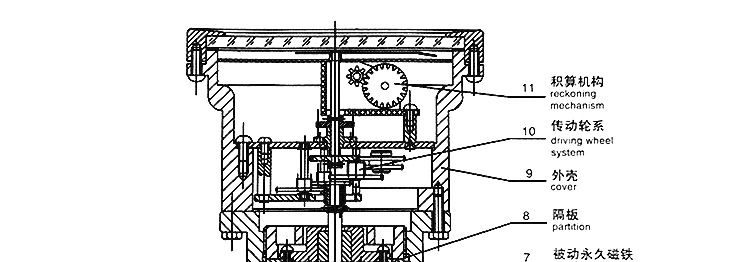

是由殼體和一對齒輪轉子及上下蓋板等組成，他們之間已知體積的空腔作為流量計的計量單元。齒輪轉子靠其進口處的微小壓差推動旋轉，并不斷將進口的液體經空腔計量后送到出口。根據轉子的轉動次數傳遞給計數器（二次表），指示流量。
TC橢圓齒輪流量計是容積式流量計中最常見的一種。歷史悠久，廣泛應用在石油、化工、食品、船舶、制藥、造紙等行業。用于多種粘度范圍介質的測量。尤其適用于測量低粘度的介質。有機械計數器和電子計數器兩種。
主要技術參數：
公稱通徑 | 8～250 |
準確度 | 0.2、0.5級 |
壓力損失 | 0～1000Mpas＜80kpa |
工作壓力 | 1.6、2.5、4.0、6.3、10、16、25、42MPa |
溫度范圍 | -20℃～+300℃ |
介質粘度 | 0.1～1000Mpas |
環境條件 | 溫度-30℃～+70℃ 濕度5%～95% 氣壓86kpa～106kpa |
連接法蘭 | 國標，另可按用戶法蘭標準制造 |
防爆等級 | 本安laII CT4,隔爆dII BT4 |
流量范圍：
公稱通徑 （mm） | 流量范圍m3/h | |
精度0.5級 | 精度0.2級 | |
8 | 0.05～0.5 | 0.1～0.3 |
10 | 0.1～0.6 | 0.2～0.6 |
15 | 0.16～1.6 | 0.5～1.5 |
20 | 0.25～2.5 | 0.8～2.4 |
25 | 0.6～6.0 | 2～6 |
40 | 1.6～16 | 5～15 |
50 | 2.5～20 | 6～18 |
80 | 6～48 | 12～48 |
100 | 8～80 | 20～60 |
150 | 25～200 | 60～180 |
200 | 45～360 | 100～300 |
250 | 80～500 | 150～450
|
