一、產品工作原理：

是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。

設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：

f=SrU1/d=SrU/md 　　　　　　　　　　　　　　　　　　　　(1)
式中　　U1--旋渦發生體兩側平均流速，m/s；
　　　　Sr--斯特勞哈爾數；
　　　　m--旋渦發生體兩側弓形面積與管道橫截面面積之比
　　　　　　　　

管道內體積流量qv為
　　　　　　　qv=πD2U/4=πD2mdf/4Sr 　　　　　　　　　　　　　　　　(2)
　　　　　　　K=f/qv=[πD2md/4Sr]-1 　　　　　　　　　　　　　　　　 (3)
式中 K--流量計的儀表系數，脈沖數/m3(P/m3)。
　    K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。
　　　　　　　　　　 　　　　　　　　　　　　　　　　(4)

圖2 斯特勞哈爾數與雷諾數關系曲線

式中 qVn，qV--分別為標準狀態下(0oC或20oC，101.325kPa)和工況下的體積流量，m3/h；
　　 Pn，P--分別為標準狀態下和工況下的壓力，Pa；
　　 Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
　　 Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
　　由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

二、智能渦街蒸汽流量計量表功能特點

●   表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
●   全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
●   全新的數字濾波和修正功能使流量測量更加精準可靠。
●   電池供電型無需外接電源既可連續工作兩年以上。

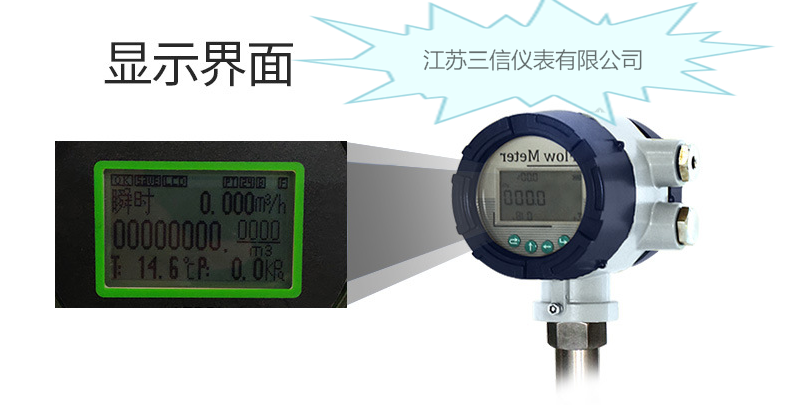

●   全新點陣漢字液晶顯示，使用操作更方便。

三、技術參數

● 測量介質
飽和蒸汽、水

● 公稱口徑
  DN25 — DN500
● 介質溫度
 - 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；

 -40℃—+420℃（需選配傳感頭不斷流拆裝型）
●  精度等級
  1.5級、1.0級（首用） 、0.5級、0.2級（需協議供貨)
● 渦街可測流量范圍
  液體：0.4 m/s —10 m/s
  氣體、蒸汽：4m/s -- 70 m/s
● 放大器選擇
 溫度補償一體化智能數字顯示型放大器（工況脈沖或RS485信號輸出）
●  防爆等級
  本安防爆型ExiaⅡCT4
  隔爆型ExdⅡCT6
●  防護等級
  IP54、IP65
● 表體材質
  1Cr18Ni9Ti(其它材質協議供貨)

型表

智能渦街流量計口徑及流量范圍選型對照表
