輕油管道計量表-柴油流量表
主要由下位機與上位機構成，通過上位機的指令來驅使下位機工作，采集到的流量數據傳回上位機后顯示。經Flomec OM004采集流量信號;通過單片機于上位機通訊，將測量結果顯示于組態王軟件界面。
輕油管道計量表組成
采用Flomec OM004橢圓齒輪流量計;通過串口輸出脈沖信號(頻率范疇隨測量的流量大小成線性變化)，以便于作為AVR單片機輸入信號;7通道共享1個流量計，用7支2位3通電磁閥實現各個通道與流量計間的逐一切換;各個通道均裝備濾清器。
該設計的電氣控制部分實質上是一套計算機測控系統。需要控制的部分為油路的啟停;需要采集的信號為流量脈沖信號。通過RS485標準串口通信，可以很方便地與PC機和其他儀器一起組成用戶所需要的自動檢測系統。
流量采集原理

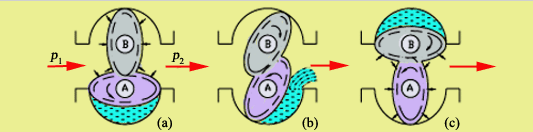

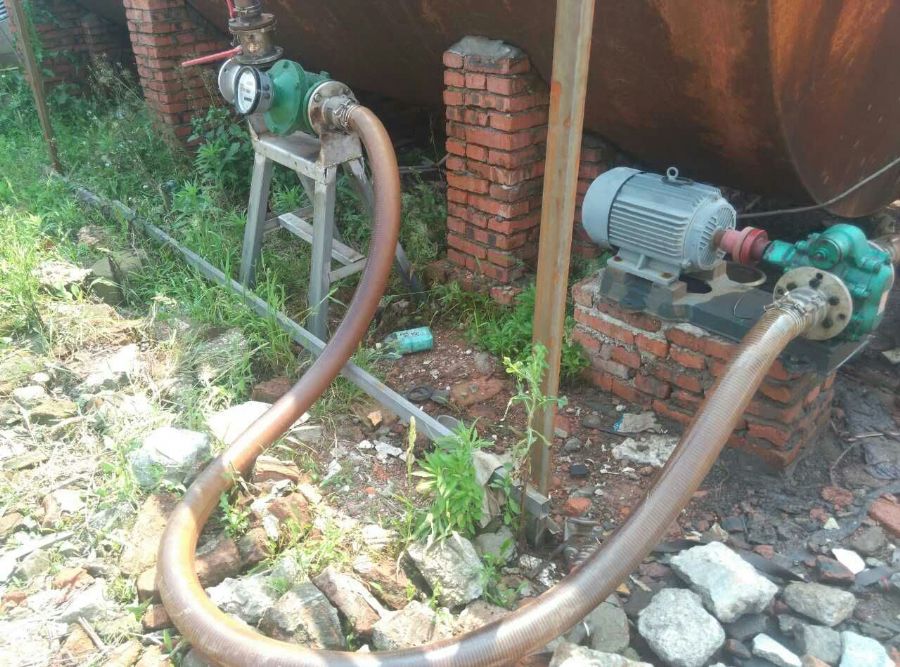

橢圓齒輪流量計時典型的容積式流量計，工作原理為腔內的一對相互齒合的橢圓齒輪作為轉子，兩個齒輪和腔內分別構成一個固定的體積，稱為標準容積。小型橢圓齒輪流量計采用液體流動推動兩個非常精密的橢圓轉子轉動的方式測量流量(圖1)。感應探頭是檢測轉動的運動并把它轉化為脈沖數字電信號源，它的電磁線電壓輸出值接近正選曲線，脈沖信號源的頻率范疇隨測量的流量大小成線性變化。

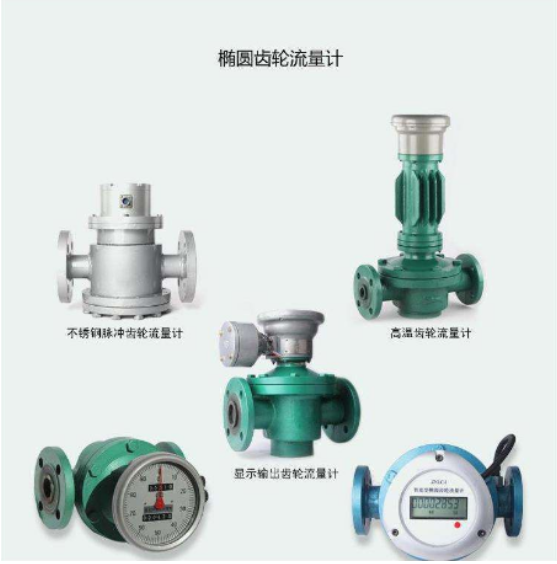

LC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵*液體介質的計量
LC-E型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
LC-B型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
◆技術數據
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）
項目 型號 | A鑄鐵 | E鑄鋼 | B不銹鋼 | ||||
公稱壓力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2 — 200 mPa.s | ||||||
被測液體溫度 | -20℃～ 100℃ | ||||||

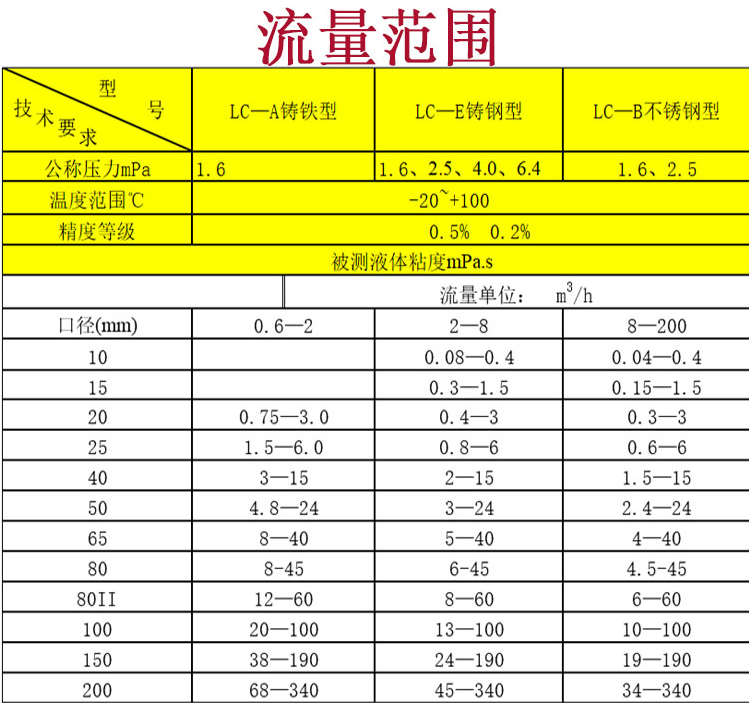

流 量 范 圍 m3h | |||||||
型號 精度等級 | A鑄鐵 | E鑄鋼 | B不銹鋼 | ||||
公稱口徑（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
橢圓齒輪流量計選附件：流量計過濾器
流量計過濾器是液體管道和液體流量計的輔助設備，它可以在濾掉液體中各種異物，從而防止管道堵塞，保證儀表正常運行。普通過濾器外殼采用鑄鐵，濾網采用不銹鋼布。不銹鋼過濾器材料全部采用耐酸鋼?？趶?5mm以下過濾器為y型，40mm口徑以上為u型。
