農藥水流量計量表新聞資訊-江蘇天罡儀表有限公司
TG-LWGY-1712系列流量計（渦輪流量計）是一種可廣泛應用于制藥、食品、飲料等行業，作為計量、配料、控制、成品灌裝等用途的流量計量儀表。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用*結構優化設計，大大提高了儀表的精確度和重復性。專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。
特點:
高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到*的精確度，在貿易結算中是優先選用的流量計；
具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
所有有效數據掉電后保持10年不丟；
范圍度寬，中大口徑可達1:20，小口徑為1:10；
結構緊湊輕巧，安裝維護方便，流通能力大；
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
型傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等
可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便.
水渠水流量計技術參數：
公稱口徑：管道式：DN4～DN200
插入式：DN100～DN2000
精度等級：管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：-20℃～50℃
介質溫度：測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：86KPa～106KPa
公稱壓力：1.6 Mpa、2.5Mpa、6.4Mpa、25Mpa
防爆等級：ExdIIBT4
連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN 液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS(DS為管道實測內徑)
農藥水流量計量表新聞資訊儀表結構及安裝方式：
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向*，且上游直管段應≥20DN，下游直管段應≥5DN（DN為管道內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

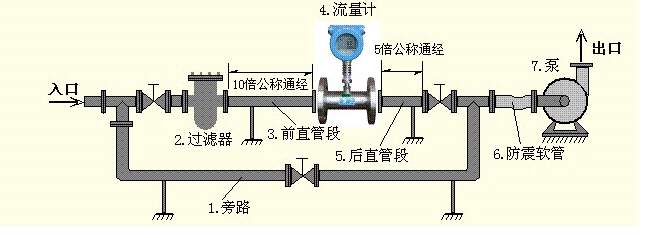

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。
產品型號及規格說明：
如：LWGY-50-BE：表示口徑為50mm,防爆、夾裝式渦輪流量傳感器；
LWGB-50：表示口徑為50mm,渦輪流量變送器。
型號 | 公稱通徑DN（mm） | 流量范圍 | 工作壓力（Mpa） | 安裝形式 | L | G | D | d | 孔數個 |
LW-4 | 4 | 0.04-0.25 |
2.5 | 螺紋(夾裝) | 350(50) | G1/2 | |||
LW-6 | 6 | 0.1-0.6 | 螺紋(夾裝) | 390(50) | G1/2 | ||||
LW-10 | 10 | 0.2-1.2 | 螺紋(夾裝) | 450(50) | G1/2 | ||||
LW-15 | 15 | 0.6-6 | 螺紋(夾裝) | 75(55) | G1 | ||||
LW-20 | 20 | 0.7-7 | 螺紋(夾裝) | 85 | G1 | ||||
LW-25 | 25 | 1-10 | 螺紋(夾裝) | 100(60) | G5/4 | ||||
LW-32 | 32 | 1.5-15 | 夾裝 | 70 | |||||
LW-40 | 40 | 2-20 | 螺紋(夾裝) | 140(70) | G2 | ||||
LW-50 | 50 | 4-40 | 螺紋(夾裝) | 150(70) | φ150 | φ18 | 4 | ||
LW-65 | 65 | 7.5-75 | 夾裝 | 80 | |||||
LW-80 | 80 | 10-100 | 法蘭(夾裝) | 200(90) | φ160 | φ18 | 8 | ||
LW-100 | 100 | 20-200 | 法蘭(夾裝) | 220(110) | φ180 | φ22 | 8 | ||
LW-150 | 150 | 30-300 | 法蘭(夾裝) | 300 | φ240 | φ22 | 8 | ||
LW-200 | 200 | 80-800 | 法蘭(夾裝) | 360 | φ295 | φ22 | 8 |
注：DN4-25mm口徑常規產品耐壓6.3MP。
DN32-200mm口徑常規產品耐壓2.5MPa。
