船用柴油流量表新聞中心—江蘇天罡儀表有限公司
一、產品概述

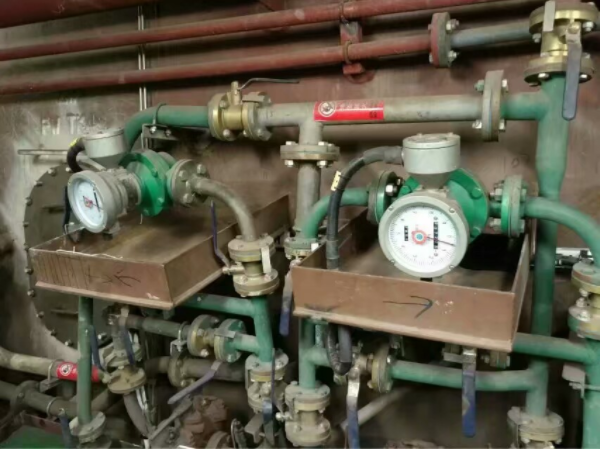

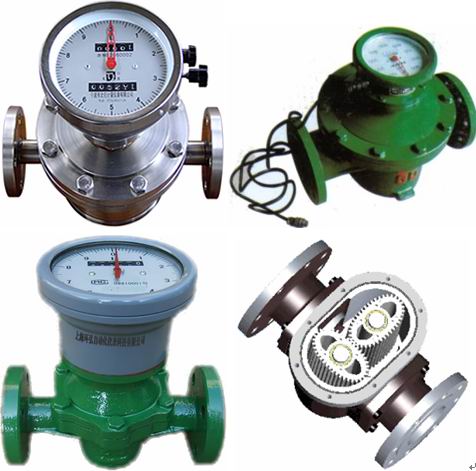

LC橢圓齒輪流量計（又稱排量流量計，齒輪流量計），屬于容積式流量計一種，在流量儀表中是精度較高的一類圖1所示。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，適用于化工、石油、醫藥、電力、、船舶、燃油、冶金和食品等工業部門的流量計量工作。特別適合于重油、聚乙烯醇、樹脂、潤滑油、原油、機油、柴油等粘度較高介質的流量測量。
二、船用柴油流量表新聞中心工作原理與結構

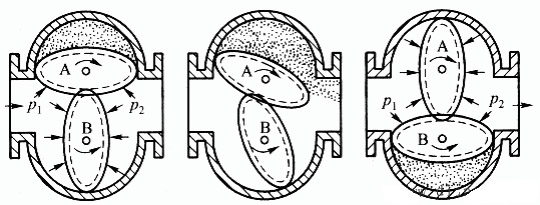

流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。
流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)等組成圖2所示。
三、產品特點
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、a型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、e型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
7、b型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器
9、防爆等級：ExiaIICT6
四、技術數據
| 型號 | LC-a鑄鐵 | LC-e鑄鋼 | LC-b不銹鋼 | ||||
| 公稱壓力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
| 被測液體粘度 | 2 ~200 Mpa.s | ||||||
| 被測液體溫度 | -20℃～+100℃ | ||||||
| 流 量 范 圍 m3/h | |||||||
| 型號 | RLLC-a鑄鐵 | RLLC-e鑄鋼 | RLLC-b不銹鋼 | ||||
| 精度等級 | |||||||
| 公稱口徑 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
| （mm） | |||||||
| 10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
| 15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
| 20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
| 25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
| 40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
| 50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
| 65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
| 80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
| 100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
| 150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
| 200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
五、船用柴油流量表新聞中心產品選型
| 類型代號 | 標志 | 材料標志 | 公稱通徑 | 公稱壓力 | /計數器 | 發信器 | 精度 | 說明 |
| LC- | 橢圓齒輪流量計 | |||||||
| H | 焊接式鋼質流量計 | |||||||
| U | 保溫夾套式流量計 | |||||||
| N | 高粘度液體流量計 | |||||||
| SP | 食品用流量計 | |||||||
| T | 高溫流量計 | |||||||
| Q | 計量汽油用流量計 | |||||||
| A | 鑄鐵材質 | |||||||
| E | 鑄鋼材質 | |||||||
| B | 不銹鋼材質 | |||||||
| 10 | 公稱通徑為10mm | |||||||
| 15 | 公稱通徑為15mm | |||||||
| 200 | 公稱通徑為200mm | |||||||
| 1 | 1.0MPa | |||||||
| 2 | 1.6MPa | |||||||
| 3 | 2.5MPa | |||||||
| 4 | 4.0MPa | |||||||
| 6 | 6.3MPa | |||||||
| A A1 | 用于DN40以下，A1可帶發信器 | |||||||
| J1 | 用于DN50以上，可帶發信器 | |||||||
| A5 A6 | A5單指針字輪顯示 | |||||||
| A6指針輪回零 | ||||||||
| GF-Ⅰ | 12V三線制光電發信器 | |||||||
| GF-Ⅱ | 24V三線制光電發信器 | |||||||
| MF | 4~20mA輸出發信器 | |||||||
| J | 0.2級精度 | |||||||
六、安裝指南
按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許定期進行標定。
