渦街式蒸汽計量流量計?技術介紹—江蘇天罡儀表有限公司

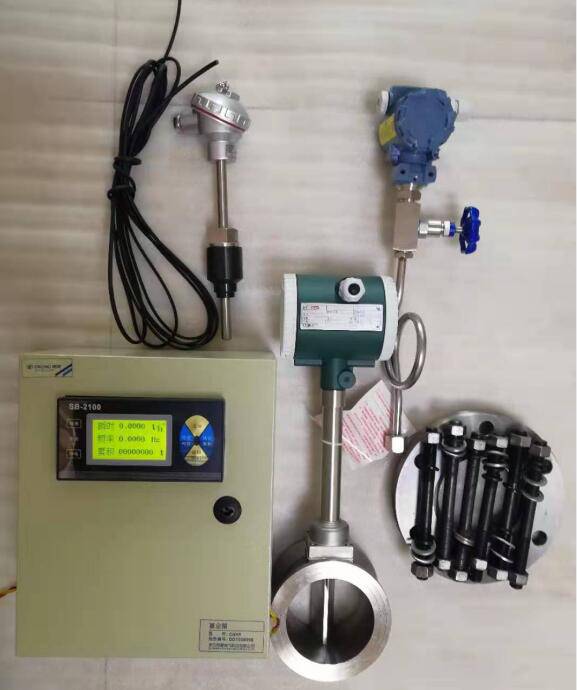

一體式蒸汽流量計由脈沖流量傳感器，溫度傳感器，壓力傳感器，數顯流量積算儀配儀表箱，屏蔽線一套組成，分體液晶顯示瞬時和累積流量值，溫度值壓力值，供電220V，1,5級精度，測量準確，型號齊全，價格合理，全國包郵，質量保證！
蒸汽流量計選型和安裝都比較重要，要想蒸汽流量計測量準確，選型正確是前提，在選型正確后安裝是比較重要的。只有二者都滿足要求，才能發揮蒸汽流量計的作用，測量準確。
蒸汽流量計量與蒸汽的密度有關，而蒸汽的密度隨著蒸汽的溫度、壓力變化而變化。因此，在蒸汽流量計量中必須合理的進行溫度、壓力補償，對密度進行修正，才能提高蒸汽流量計量的正確性，減小計量誤差。蒸汽分為飽和蒸汽和過熱蒸汽，由于蒸汽性質不同，在相同的壓力下蒸汽密度是不同的。因此，在蒸汽流量的計量中所采用的計量方法也不同。應根據被測蒸汽的性質，合理選擇計量流量計、儀表和補償方法。
渦街式蒸汽計量流量計?技術介紹系統選型
1：飽和蒸汽的溫度與壓力之間一一對應，二者之間只有一個獨立變量。
2：飽和蒸汽容易凝結，在傳輸過程中如有熱量損失，并導致溫度與壓力的降低。嚴格來說，飽和蒸汽或多或少都含有液滴或液霧的雙相流體，所以，不同狀態下不能用同一氣體狀態方程式來描述。
3：準確計量飽和蒸汽流量比較困難，因為飽和蒸汽的干度難以保證，一般流量計都不能準確檢測雙相流體的流量，蒸汽壓力波動將引起蒸汽密度的變化，流量計示值產生附加誤差。所以在蒸汽計量中，必須設法保持測量點處蒸汽的干度以滿足要求，必要時還應采取補償措施，實現準確的測量。
4：飽和蒸汽溫度和壓力是對應關系，因此只需監測兩者之中任一個數據，然后根據飽和蒸汽密度表查出對應的密度值，乘以蒸汽體積流量，就能計算飽和蒸汽的質量流量。
產品優勢：
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
安全防爆，適用于惡劣環境。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
采用微功耗*，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
穩壓補償一體化設計。
電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值，不必輪流切換。
采用抗振探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜長10米。
整體結構設計合理，動態測量范圍寬，壓力損失小。
分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
安裝時應保證
安裝：
渦街流量傳感器要安裝在被測介質的管道上,管道內要充滿介質 ,傳感器前后直管段 、管道與法蘭的氣割、電焊嚴格按安裝要求 。要確保管道內的流體平穩經過傳感器 ,不能攪亂平穩流體 ,以免干擾傳感器產生的渦流, 否則將會影響計量準確度 。
大口徑大流量傳感器的準確性：
對大口徑傳感器的標定 ,由于受檢定裝置限制,只能在小流量(低流速)標定 , 大流量(高流速)無法標定 ,這樣大流量只有在實際使用中才能發現問題。由于在技術、生產工藝和檢測手段方面的限制, 有些廠家的傳感器當流速達到 35m/s 時就開始丟漏脈沖, 流量(流速)越大,丟漏脈沖越多。
小結：
以上幾種情況都能產生誤差 ,使計量不準, 造成巨大管損 ,在實際應用中應盡可能避免 。
