DZ-5575手持式電能質量分析儀
測量項目：
錄波分析
無
諧波分析
有
產品簡介
詳細介紹

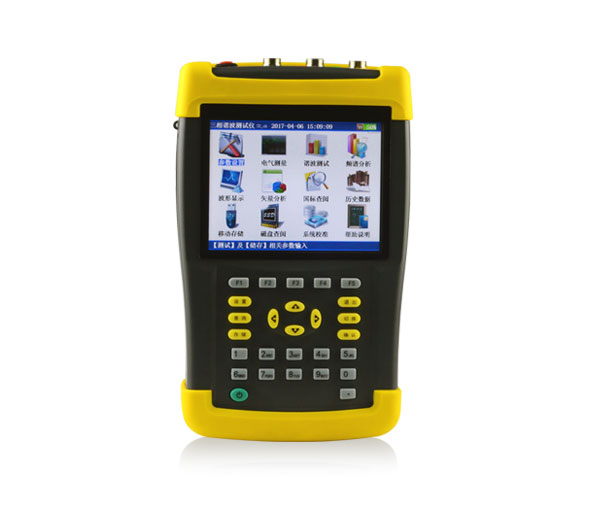

DZ-5575手持式電能質量分析儀
測量項目：
錄波分析 | 無 |
諧波分析 | 有 |
功率分析 | 有 |
電壓/電流 | 有 |
不平衡 | 有 |
頻率 | 有 |
電壓偏差 | 有 |
事件捕捉 | 無 |
電能電度 | 有 |
電流涌浪 | 無 |
后臺軟件分析 | 有 |
即時打印 | 無 |
技術指標：
測量量程 | 電壓 | 1-800V |
電流 | 鉗形互感器 | |
頻率 | 頻率/周期 | 50Hz/10周期 |
屏幕 | 尺寸/分辨率 | 5.6英寸/640*480 |
存儲 | 類型 | 內置/外置 |
接口 | 數量/類型 | 1個USB |
電池 | 容量/續航 | 7800mAh/≥8h |
機械 | 尺寸/重量 | 263x168x65mm/約2kg |
功能：

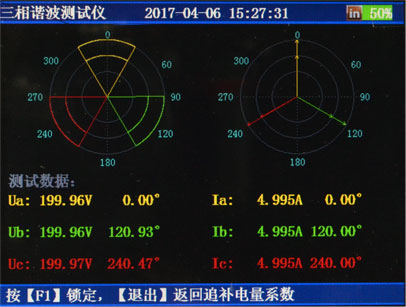

矢量圖確認接線正確性
幫助用戶清晰知道接線情況，避免接線錯誤導致錯誤數據出現。

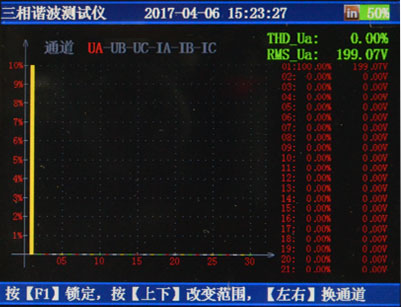

諧波頻譜分析
測量分析各項電壓電流的總諧波失真度、各項電壓電流的有效值、基波電壓電流和1-63次用頻譜圖形方式顯示更加直觀。

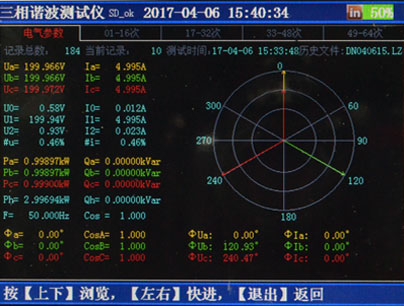

歷史數據
8G大容量存儲，方便數據保存查看。

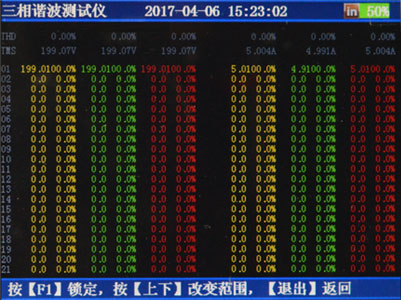

諧波數據分析
測量分析各項電壓電流的總諧波失真度、各項電壓電流的有效值、基波電壓電流和1-63次諧波。
鉗形互感器：
名稱 | 1A鉗形互感器 | 5A鉗形互感器 | 10A鉗形互感器 | 500A鉗形互感器 | 2000A鉗形互感器 |
特點及應用 | 適用于1A電纜的在線測量 | 適用于5A以下電纜的在線測量 | 適用于10A-100A電纜的在線測量 | 適用500A電纜的在線測量 | 可用于一次電流載體為銅排 |
可夾持線徑 | Φ8mm | Φ8mm | Φ13mm | Φ50mm | 120mm×50mm |
帶負載能力 | ≤4Ω | ≤4Ω | ≤4Ω | MA輸出≤4Ω | MA輸出≤4Ω |
外形尺寸 | 42.6mm×122.5mm×23mm | 44mm×159mm×23mm | 48mm×179mm×27mm | 101mm×219mm×26mm | 116mm×327mm×35mm |
儀器配件：
儀器主機 | 1臺 |
U盤 | 1個（用于數據存儲） |
電源適配器 | 1個（給設備電池充電） |
電流鉗 | 3把（測試電流用，A、B、C相各一把，標配5A） |
電壓測試線 | 1條 |
檢測報告 | 1份 |
使用說明書 | 1本 |
?
