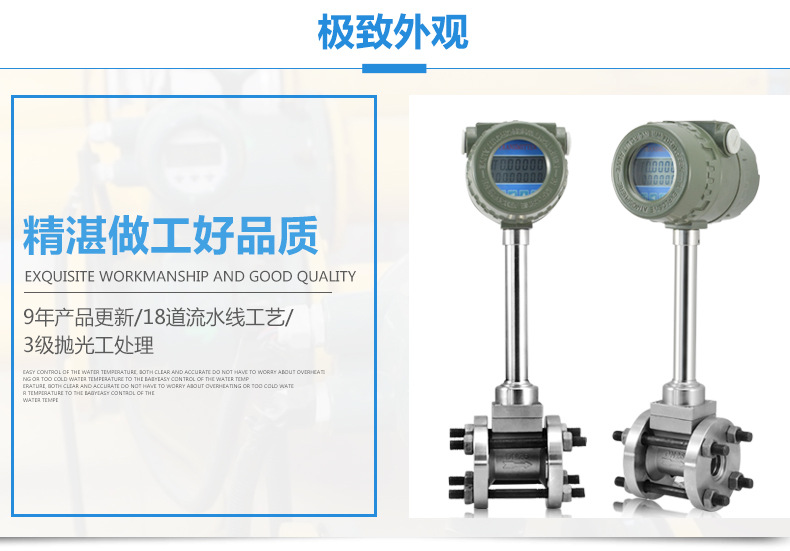

蒸汽流量表生產－江蘇凱晟儀表有限公司
蒸汽流量表次要安裝條件
傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
傳感器應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。
直管段內徑盡可能與傳感器通徑*，若不能*，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
安裝步驟要求
將配備的法蘭分別焊接到上下游直管段上，使法蘭和直管段的內徑嚴格垂直與同心。
將傳感器夾在焊有法蘭的上下游直管段上，用螺栓緊固，使上下游直管段與傳感器保持同軸。
傳感器安裝方式：傳感器應朝上或水平安裝；介質溫度超過250℃，傳感器應水平安裝。
傳感器及管道必要時應良好接地，接地電阻≤10Ω。
江蘇蒸汽流量表生產廠家產品選型

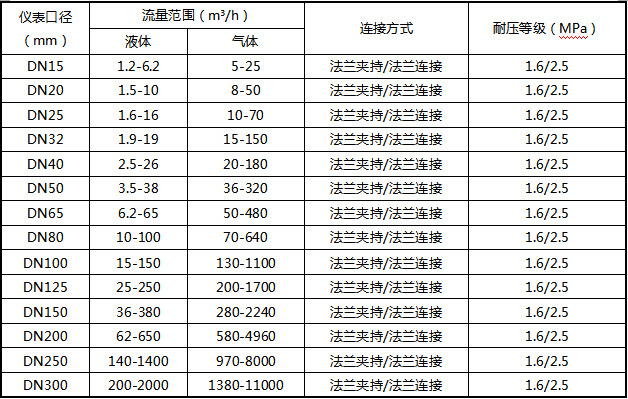

1、一般液體和普通氣體所對應的工況流量范圍
