低電壓短路阻抗測量是常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，可以初步估計繞組變形程度。變壓器在短路電流沖擊后與初測試的低電壓短路阻抗變化不應大于2%。
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法， 它對于判斷變壓器能否投入運行具有重要的意義
產品分類品牌分類
-
工頻耐壓試驗裝置 串聯諧振 串聯諧振試驗裝置 串聯諧振耐壓測試儀 串聯變頻諧振試驗裝置 變頻串聯諧振試驗裝置 變頻串聯諧振耐壓試驗裝置 熔噴布直流靜電發生器 熔噴布靜電發生器 波形電力沖擊發生器 數字式局部放電檢測儀 0.1HZ超低頻高壓發生器 水內冷發電機直流高壓試驗 交直流數字分壓器 充SF6氣式高壓試驗變壓器 干式高壓試驗變壓器 工頻交直流串激試驗變壓器 串并聯調頻諧振試驗裝置 無局部放電工頻試驗變壓器 微機型直流高壓發生器 直流高壓發生器
產品簡介
詳細介紹
變壓器短路阻抗測試儀
性能特點
1.儀器自帶可調電源輸出，無論單相、三相變壓器，只需一次接線，儀器即可完成所有繞組對的測量，試驗、接線簡單。
2.本儀器采用單相測量方式，對于三相變壓器三次升壓過程即可自動計算出每相的短路阻抗、電抗、電感值。
3.儀器內部采用鎖相環技術，同步采樣交流信號，測量數據準確。
4.儀器可測量電壓，電流，功率，頻率等。
5.單機測量電壓、電流范圍寬，支持外接CT、PT進一步擴展測量范圍。
6.內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機。
7.測試數據可導入計算機，方便進一步分析或存儲。
8.全部中文菜單及操作提示，操作簡單直觀。
9.透反式大屏幕液晶，在太陽直射下可清晰顯示。
變壓器短路阻抗測試儀技術指標
1.測量精度：電壓/電流：0.2級
2.功率：COSφ>0.1:0.5級；COSφ≤0.1:1.0級
3. 阻抗：COSφ>0.1:0.5級；COSφ≤0.1:1.0級
4.電壓測量范圍：AC 3V～300V
5.內部電源輸出范圍：電壓0~250V，電流0~10A
6.電流測量范圍：AC 0.2A～20A
7.工作溫度：-10℃～50℃
8.工作濕度：0～80%
9.工作電源：AC220V±10% 50Hz±1Hz
10.外形尺寸：360×220×150mm
11.儀器重量：5kg
注：了解更多國電中星產品信息請進入 產品中心
產品圖集
ZX-BZK主機

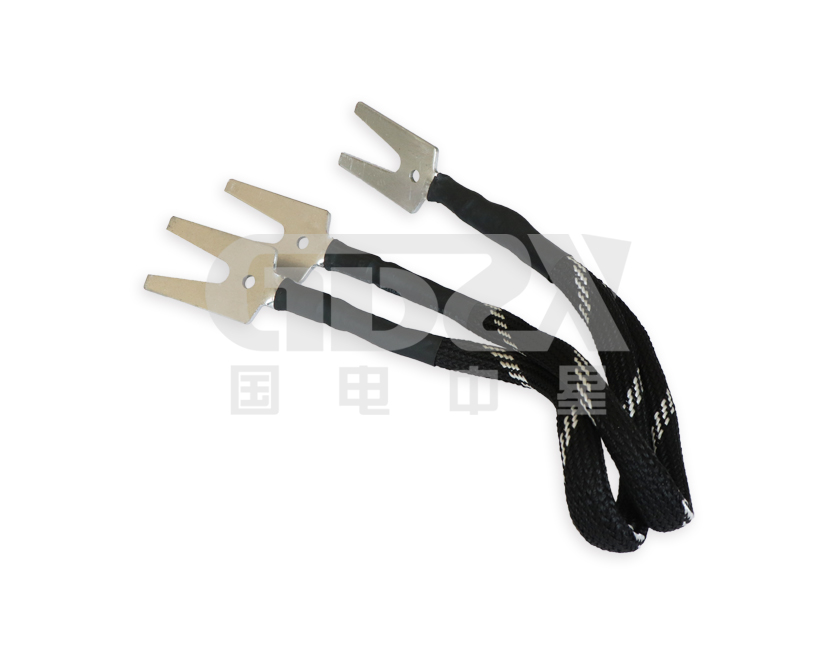

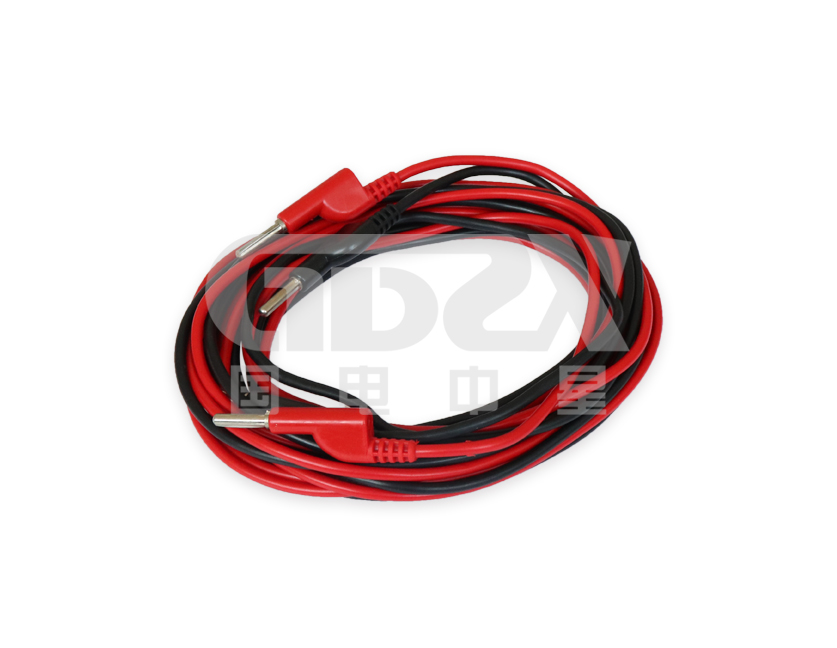

ZX-BZK測試線1

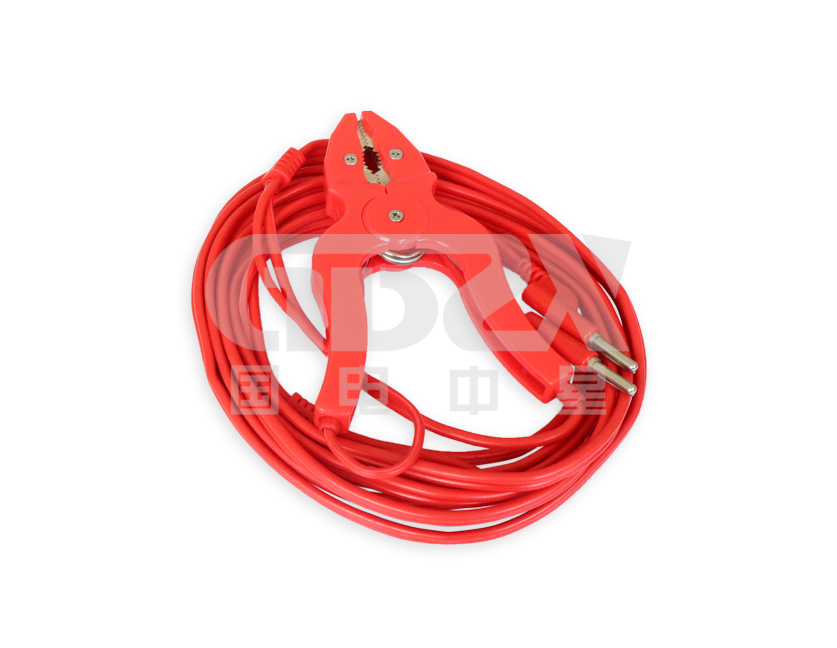

ZX-BZK測試線2
ZX-BZK測試線3
ZX-BZK測試線4

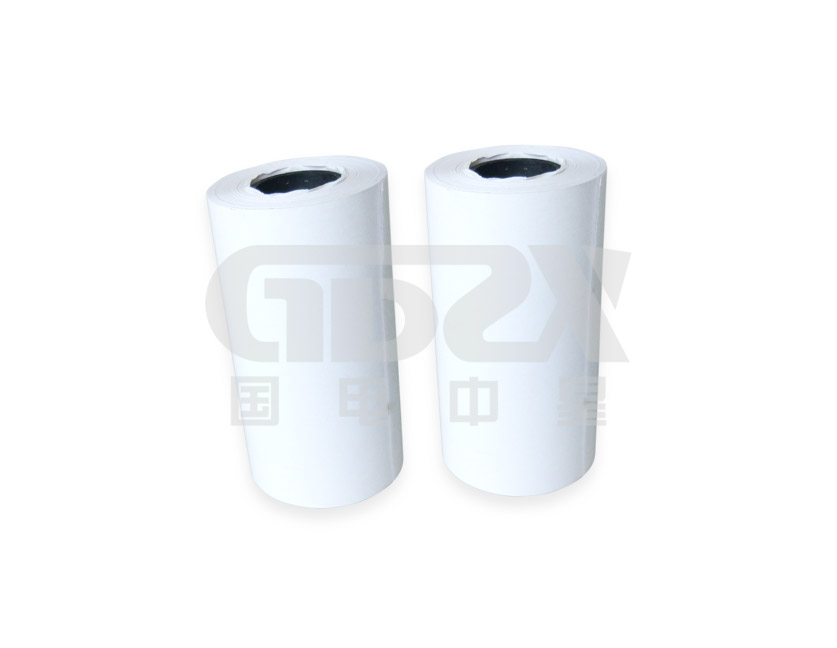

打印紙

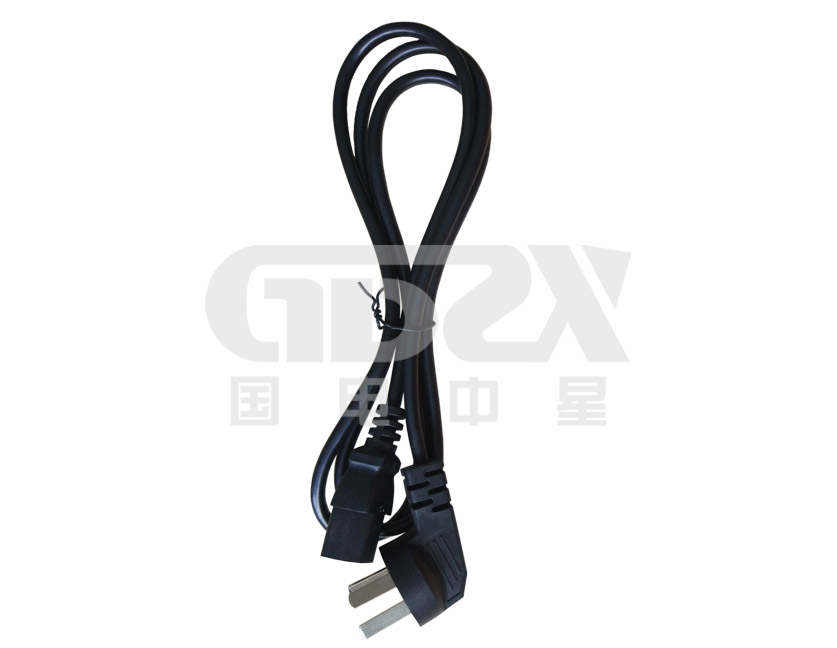

電源線

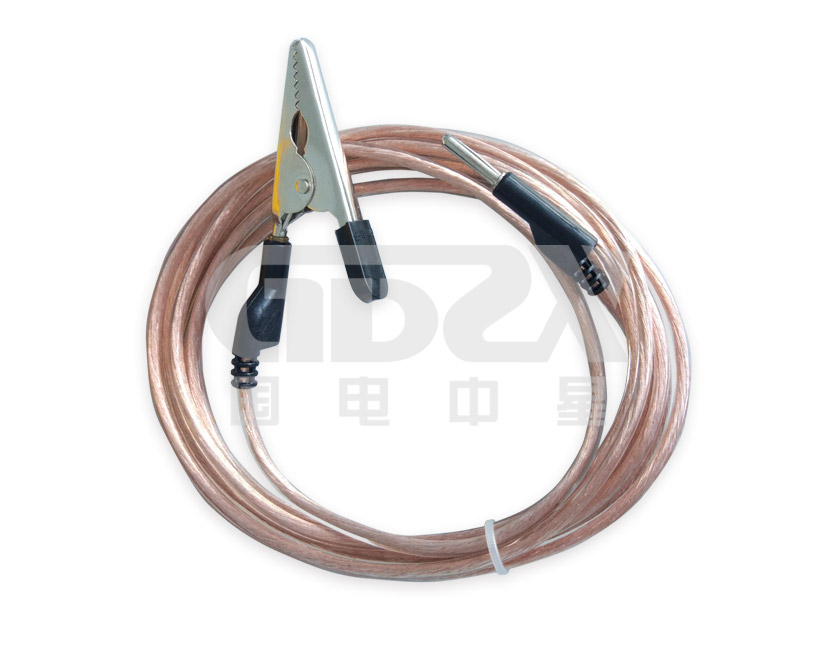

接地線

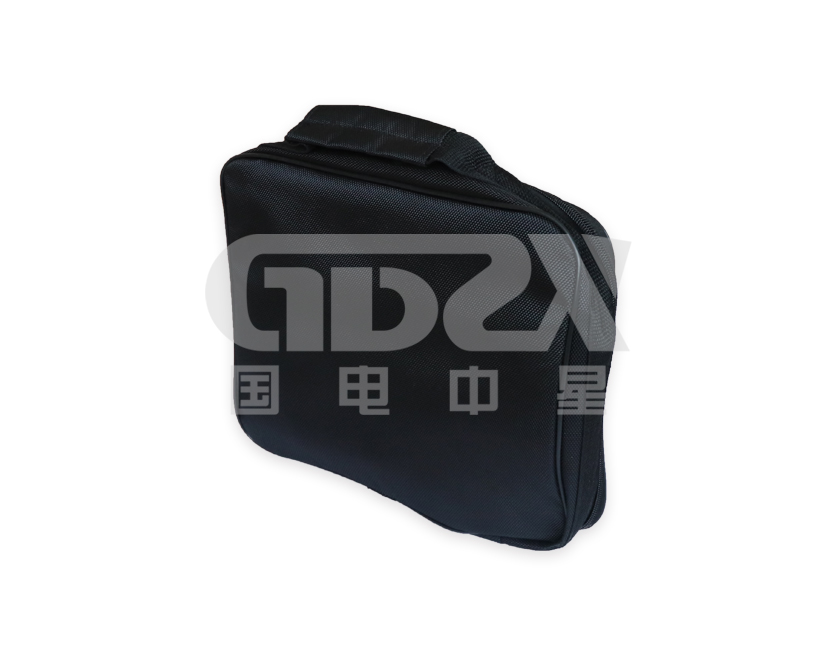

ZX-BZK附件包

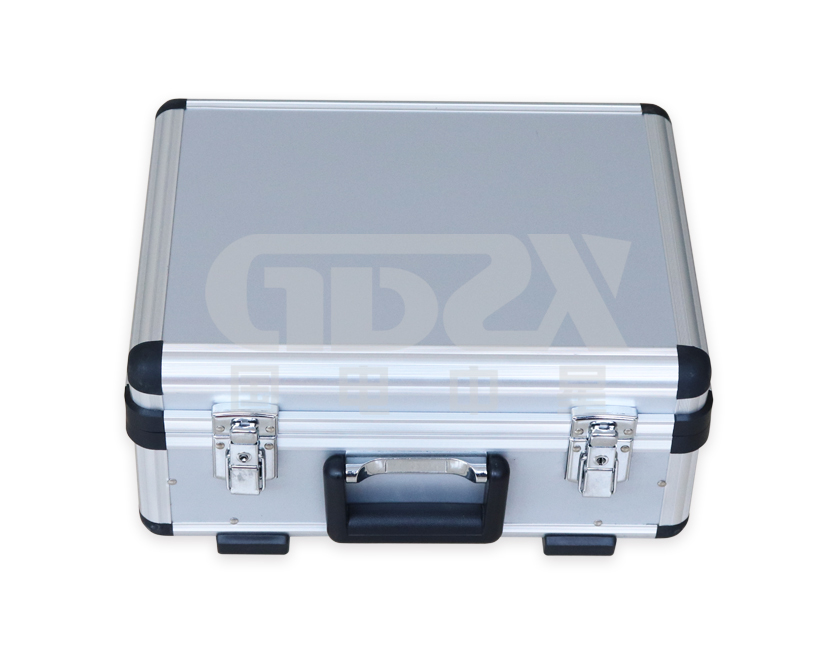

ZX-BZK主機箱
-
說明書、檢測報告、合格證

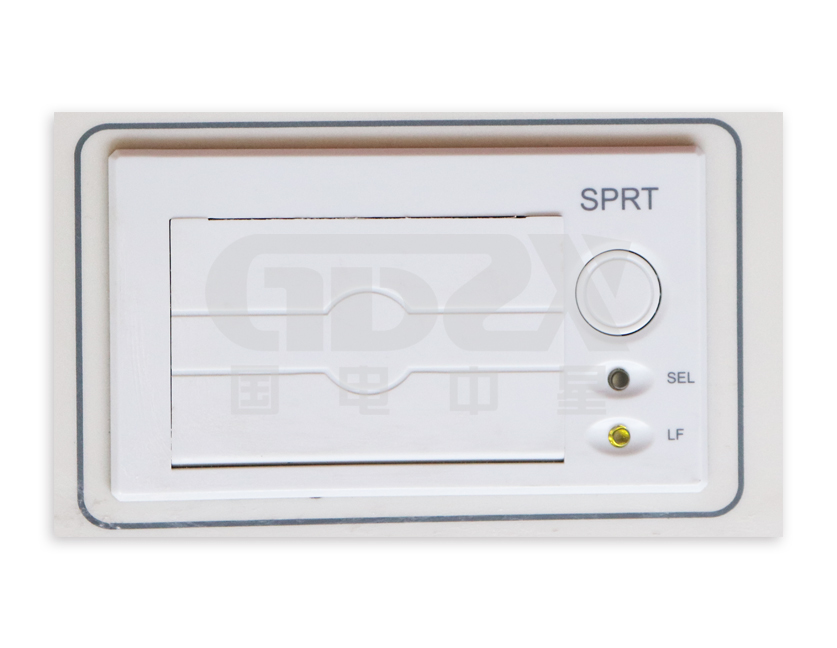

ZX-BZK打印機

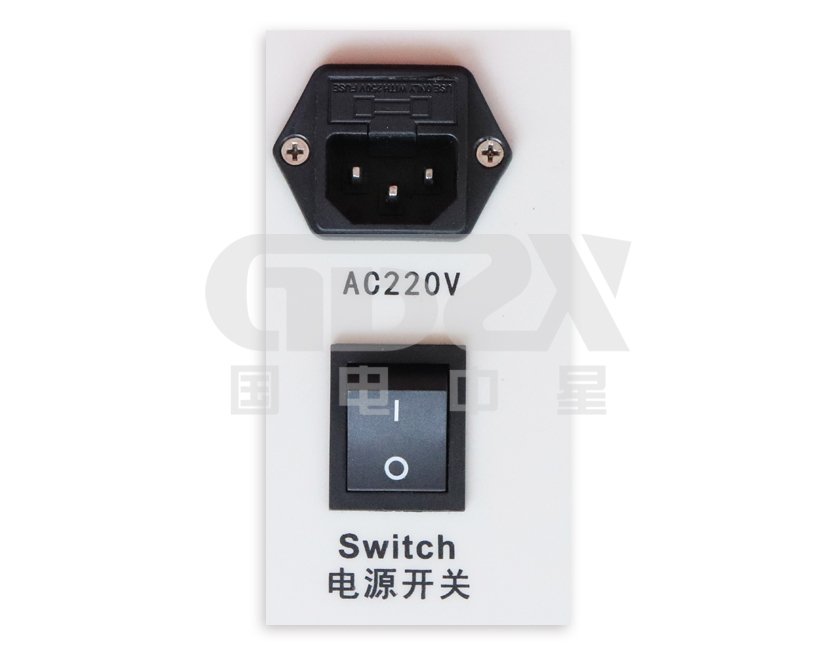

ZX-BZK電源開關

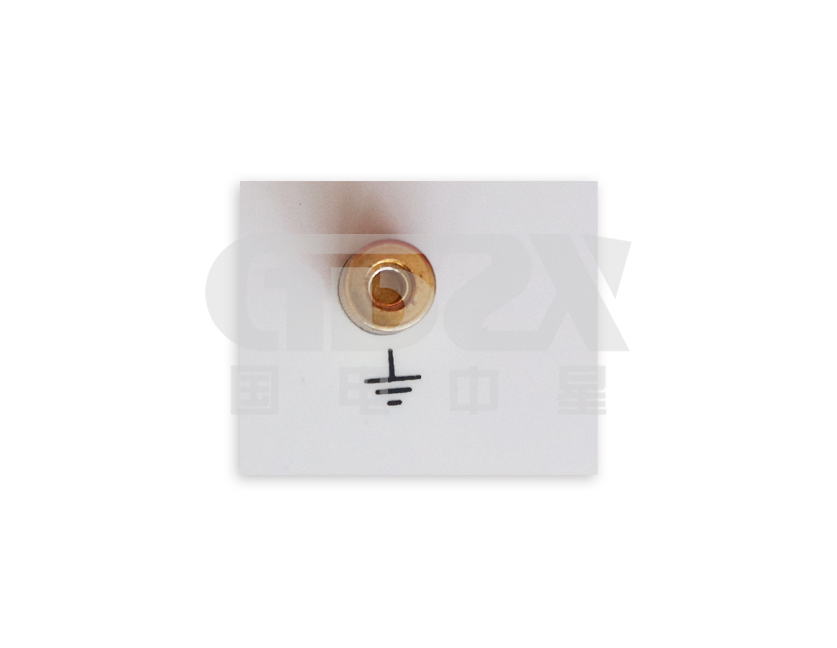

ZX-BZK接地端子

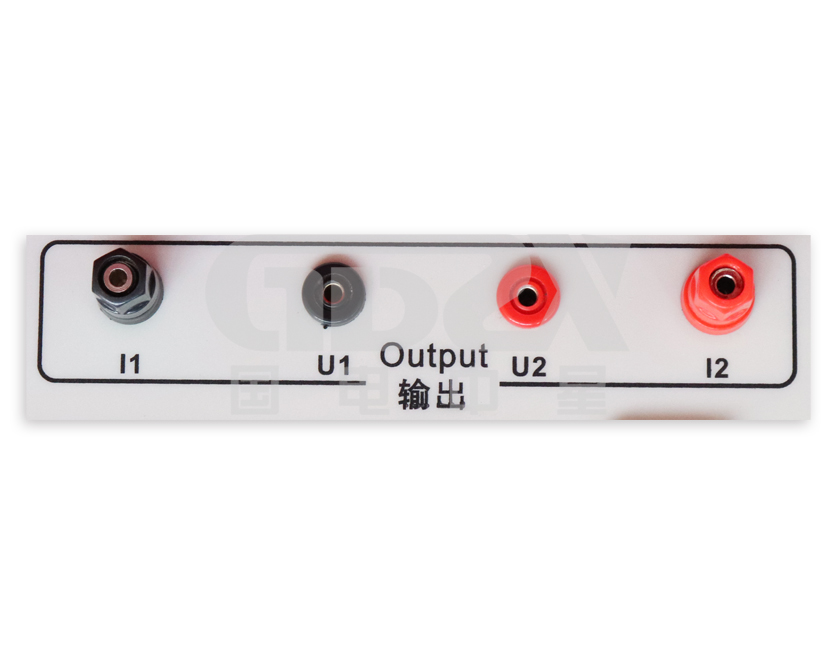

ZX-BZK輸出端子

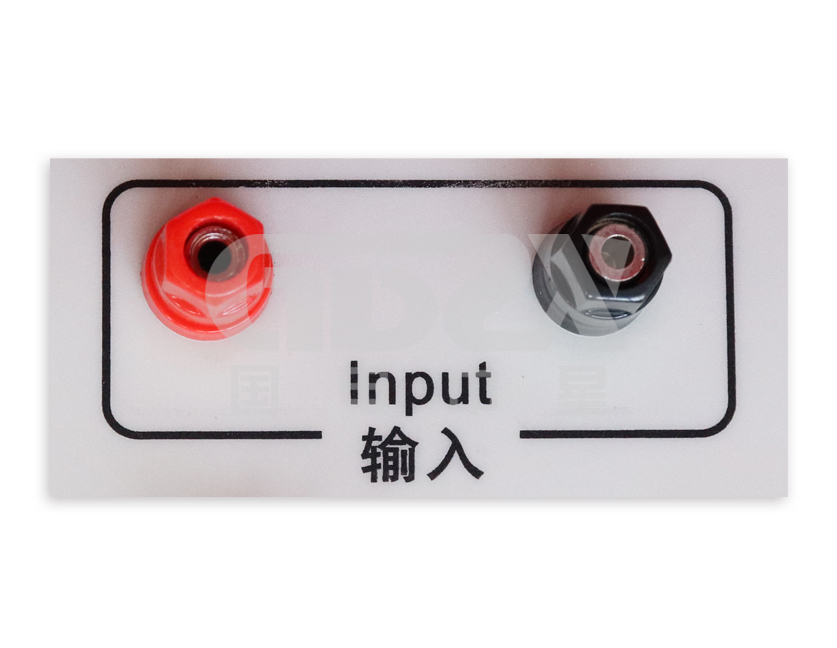

ZX-BZK輸入端子

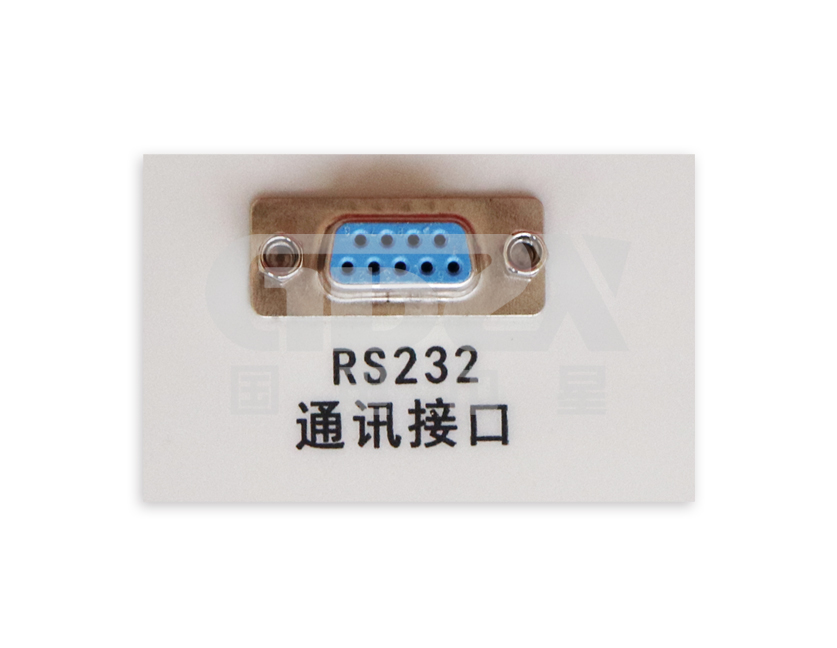

ZX-BZK通訊接口
-
ZX-BZK顯示屏

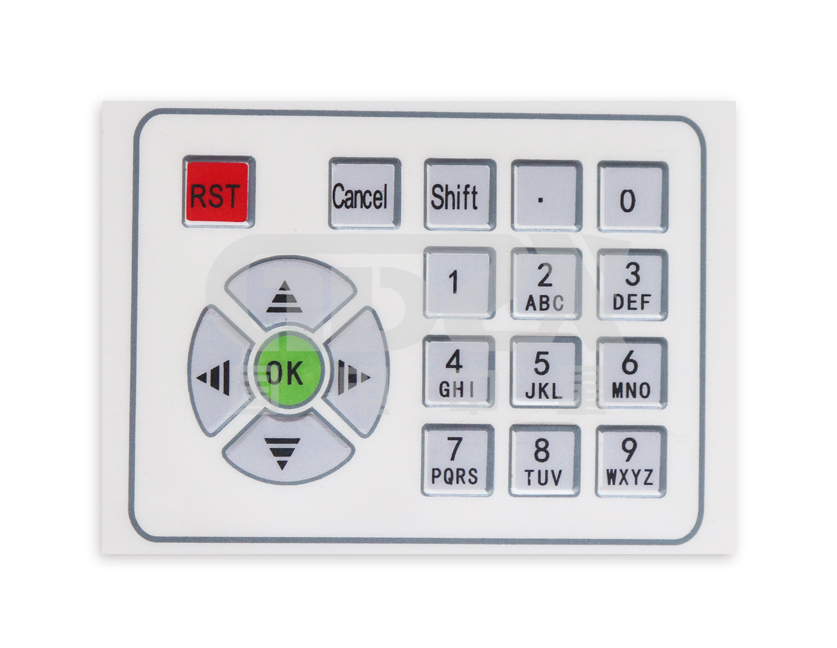

ZX-BZK小鍵盤
變壓器短路阻抗測試儀產品證書
企業產品嚴格按照、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力部門的檢測，全面通過ISO9001質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
服務承諾
售前服務承諾
售中服務承諾
售后服務承諾
相關產品

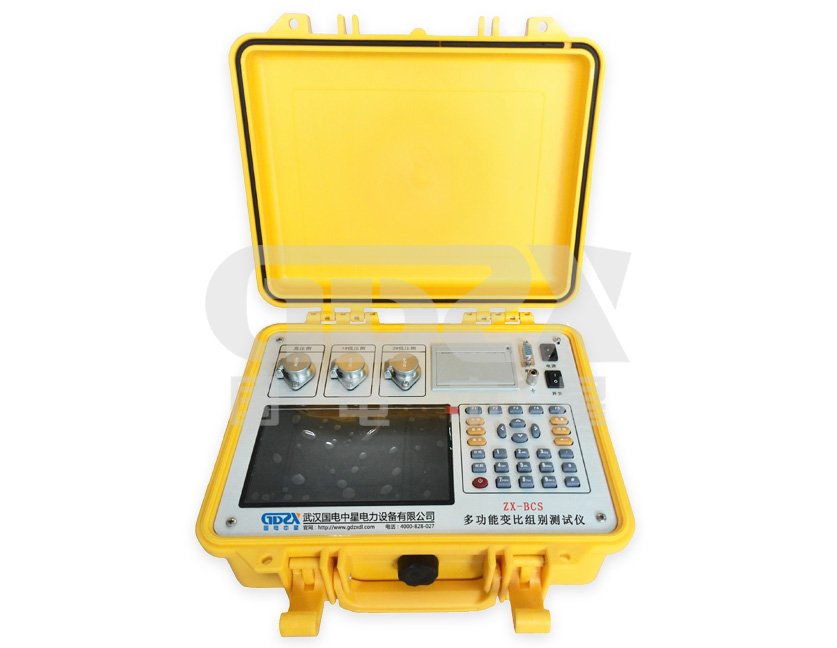

ZX-BCS多功能變比組別測試儀
