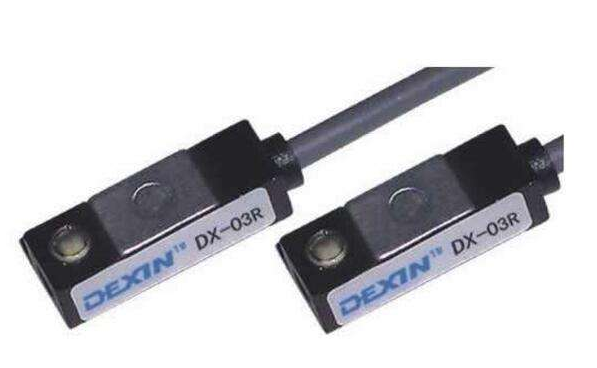

磁性開關是一種利用磁場信號來控制的線路開關器件，也叫磁控開關。常用的磁性開關有單觸點和雙觸點兩種。
磁性開關意思就是通過磁鐵來感應的，這個“磁”就是磁鐵，磁鐵也有好幾種，磁性開關的工作原理，市場上面常用的磁鐵有橡膠磁、永磁鐵氧體、燒結釹鐵硼等。開關就是干簧管了。
當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個huang片被磁化而互相吸引接觸，huang片就會吸合在一起，使結點所接的電路連通。外磁力消失后，兩個huang片由于本身的彈性而分開，線路也就斷開了。
磁性開關有觸點和無觸點區別
與從來用于氣缸活塞位置檢出的舌簧接點方式不同，無接點磁性開關使用了磁敏電（傳感器）和電子回路，因此也被稱作電子磁性開關。
特征：根據內部構成部品的不同，兩種磁性開關分別具有下述的各種不同特征。
1）壽命：
2）有接點
有接點開關的壽命標稱值為500萬回。但是根據所帶負載情況的不同，其壽命值也會有比較大的區別，一般分布在幾百萬回～1500萬回之間。
b）無接點
無接點開關的內部由于沒有機械式的接點，因此壽命是半永玖*的。
半永玖：并不是指沒有壽命的限制。
2）振蕩現象：
a）有接點
舌簧接點在開閉時產生的彈動，會造成輸出信號有振蕩的現象。
b）無接點
由于使用三極管進行
ON/OFF
動作，因此不會使輸出信號產生振蕩。
3）開閉容量：
a）有接點
由于對能流過舌簧接點的電流有限制，不能進行大容量的開閉。
b）無接點
雖然基于三極管的熱損失也有一定的限制，但是比有接點開關的上限容量大。另外，對于瞬時間的變動（如突入電流等）有一定的余量保證空間。
4）內部電壓降：有接點？無接點開關都要滿足下述條件：
電源（負載）電壓－內部電壓降＞負載工作電壓
使用PLC時：ON電壓） * 如果不能夠滿足上述條件時，負載不能正常ON（或一直保持OFF的狀態）。
a）有接點因?yàn)轱@示燈（LED）
串聯在回路中，內部電壓降也包括其順方向的電壓降。
實力值：2～3V
b）無接點
二線式為使電子回路工作，不能將電壓設置過低。
實力值：4.0～4.5V ？
三線式可以忽略不計。
5）漏電流：無接點開關必須要滿足下述條件：負載工作電流（使用PLC時：OFF電流） ＞漏電流
a）有接點
不存在漏電流。
b）無接點
二線式即使開關關閉（OFF的時候，也有驅動回路工作的電流（漏電流）流向負載。實力值：1mA以下。
三線式與二線式一樣，需要有能驅動回路工作的電流。但是由于電源線（棕）和信號輸出線（黑） 分別獨立，從信號輸出線流出的電流非常小，可以忽略不計。
6）磁滯區間：
a）有接點由于舌簧接點材料的磁滯特性，ON/OFF磁場的數值不同，從而產生了磁滯區間（ON/OFF的位置差。實力值：0.55mm～1.0mm
b）無磁滯區間比有實力值：0.3mm～0.6mm 7）外亂磁場的影響當外亂磁場（如溶接電流產生的磁場）超出氣缸的檢出磁場強度時，有接點？無接點開關都會產生誤動作。
a）有接點在交流溶接磁場下產生誤動作時，舌簧接點開閉次數急速增加，會減低開關的使用壽命。對策品D－P7 （交流？直流磁場用） 不能用于標準氣缸。
b）無接點即使發生了誤動作，也不會對磁性開關造影響。D－P5 （交流磁場用）可以用于標準氣缸。）
內部構造：
a）有接點由舌簧接點和玻璃環氧樹脂電路板為基礎簡單構成。對于機械式的振動？沖擊的耐性很弱。
b）無接點由磁敏電阻和其他電子部品構成，部品都被安裝在陶瓷或玻璃環氧樹脂電路板上面。
雖然部品的構成比有接點開關復雜，但是機械強度比較強。
3．有接點？無接點開關的選擇：
通過比較有接點？無接點的特性，在信賴性？壽命？
信號輸出振蕩現象等方面上無接點開關的性能比較好。另外，有接點開關也確實有機械上及電氣的壽命的限制。但是，這里提到的有關優劣特性方面的內容，在實際應用中，幾乎還沒有造成問題發生的例子。
有接點和無接點開關的使用區分，按照其在各個領域上的優劣性來區分是很難的，終還是要根據用戶對裝置上的設計思想來決定。有關這方面的想法，請參考后附資料。
4．無接點磁性開關的動作方框圖（三線式） 各部分說明：
1）磁敏電阻如右圖所示，由2個部分構成輸入回路是一個電橋式回路。通常A~B間的電壓處于平衡狀態，當活塞接近磁石時，A~B間產生電位差。這個電位差就是檢出的輸入信號。
2）放大部/比較部因?yàn)榇琶綦娮璧妮敵鲂盘柗浅Ｐ?，因此需要通過放大部，將該信號放大到便于處理的電平。比較部是將放大得到的輸出信設號與對應氣缸的定電平進行比較，輸出檢出信號。
3）輸出部根據檢出信號，電流流向負載。負載驅動輸出（NPN三極管輸出）回路和動作顯示燈輸出回路，各自獨立。
4）D1 D2 放大部輸出信檢出電平比較部檢查出敏電阻A-B間電壓活塞移動D1是為了防止電源逆接用，D2是為了防止輸出部的電涌電壓用。有接點和無接點開關的使用區分：半導體單元的形式一般被評價為高信賴性、長壽命。這些評價多是通過產品故障率來表現，即通過如下圖所示的故障率與時間的關系來體現。
其中，有接點式的磨耗故障時間的起始點是在什么時間什么原因下發生的，可以作為判斷的要點。
