浮球液位開關使用磁力運作，無機械連接件，運作簡單可靠。當浮球開關被測介質浮動浮子時，浮子帶動主體移動，同時浮子另一端的磁體將控制開關動作桿上的磁體。
浮球液位開關的技術優勢：浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。 浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。
它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點，一只產品可以實現多點控制。其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。
浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器件，它具有比一般機械開關體積小、速度快、作用壽命長，與電子開關相比，它有抗負載沖擊能力強的特點。
浮球液位開關種類
1、扁浮球液位開關
扁浮球液位開關利用重力與浮力的原理設計而成，結構簡單而合理，主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通斷狀態的驅動機構，以及與開關相連的三芯電纜。該產品的顯著特點是性能穩定可靠（不因液面的波動而引起誤動作），同時，它還具有無毒、耐腐蝕、安裝方便、價格低廉、使用壽命長等特點。該產品可與各種液泵配套，廣泛用于給水、排水及含腐蝕性液體的液位自動控制。
2、水銀浮球液位開關
水銀浮球液位開關*密封，防水特佳、最shi合污水及厚液體、污物池等水位控制。球體材質：ABS，內部為水銀開關 。電纜長度：5M、10M或者可按要求訂制長度，本控制器水銀開關*裝在浮球殼內，不受污水雜物之影響，不產生誤動作（電極棒易受外界污水、雜物之影響而產生誤動作）本浮球水銀開關每個單位單獨控制可配合各廠牌電極式液面控制器，做排水、超水位警報等各種方法控制。
3、干簧管浮球液位開關
干簧管浮球液位開關是一種結構簡單使用方便，安全可靠的液位控制器，它比一般機械開關體積小。速度快，工件壽命長，和電子開關相比，它又有抗負載沖擊能力強的特點。其在造船，熱水器，測試儀器，加濕機，清洗機，冷凍空調，除濕機，飲水機，，造紙，印刷，發電機設備，石油化工，食品工業，水處理，電工，染料工業，油壓機械等方面都得到了廣泛應用。
浮球液位開關原理圖
浮球液位開關是一種可以調節水箱、水桶、水池等領域的液位狀態的開關，同時也可以用于潛水泵對電動機的控制及保護。浮球液位開關具有自動調節、易于安裝、質量可靠、運行穩定、無毒無污染、價格實惠等優點，因此廣泛應用于家庭、工廠、礦場等場所。下面介紹的是浮球液位開關的接線原理圖。

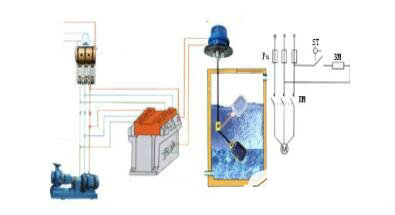

浮球液位開關接線原理圖1
浮球液位開關接線原理圖2
浮球液位開關接線原理圖3
其中零線直接到水泵電機，火線剪斷后兩頭分別和開關的兩個接線孔連接。而交流接觸器采用CJ-10。
浮球液位開關接線圖
開關內部接線圖：上面已經給大家說過浮球液位開關的組成部分及基本的工作原理，那內部接線圖到底是怎樣的呢？這個其實要根據你所確定的液位動作點的數量來定，當然這里是根據干簧管式浮球液位開關來定的，具體同樣看圖：
浮球液位開關外部接線圖：外部接線圖大部分都是與纜式浮球開關有關，因為干簧管式的浮球開關基本上都是使用于小型設備上，而其中都配備了電路板，所以這里展現的也與這個無關，具體同樣看圖：
(來源：網絡，版權歸原作者)
