1. 文章信息

標(biāo)題：

Electronic asymmetry of lattice oxygen sites in ZnO promotes the photocatalytic oxidative coupling of methane.

中文標(biāo)題： ZnO晶格氧電子結(jié)構(gòu)非對(duì)稱設(shè)計(jì)助力光催化甲烷氧化偶聯(lián)

頁碼： 9900 (Article number)

DOI： 10.1038/s41467-024-54226-w

2. 文章鏈接

 https://doi.org/10.1038/s41467-024-54226-w

期刊名： Nature Communications

ISSN：   2041-1723

2023年影響因子： 14.7

分區(qū)信息： 中科院1區(qū)TOP

涉及研究方向：光催化&能源催化

4. 作者信息：第一作者是Mengyao Sun (孫孟堯), 通訊作者為Zhen Zhao (趙震)

5. 所用設(shè)備名稱型號(hào)：北京中教金源（CEL-HXF300-T3, Beijing China Education Au-Light Co., Ltd.）；

6. 文章簡介：

  甲烷（CH₄）作為天然氣的主要成分，是一種儲(chǔ)量豐富且相對(duì)清潔的能源。然而，甲烷分子中的C-H鍵非常穩(wěn)定，這使得甲烷在常溫下化學(xué)性質(zhì)極為惰性，難以直接參與化學(xué)反應(yīng)。傳統(tǒng)的甲烷轉(zhuǎn)化方法，如蒸汽重整、部分氧化等，都需要在高溫高壓條件下進(jìn)行，能耗巨大且選擇性差。光催化甲烷氧化偶聯(lián)（OCM）是溫和條件下實(shí)現(xiàn)甲烷增值化利用的重要途徑，但受限于較低的反應(yīng)效率。本工作在Au作為偶聯(lián)助劑的基礎(chǔ)上，借助Ce雜原子的尺寸和電子效應(yīng)實(shí)現(xiàn)了ZnO晶格氧電子結(jié)構(gòu)的非對(duì)稱調(diào)變。Ce的引入大大促進(jìn)了甲基和水分子在ZnO表面的脫附過程，同步提升了C-C鍵的構(gòu)筑效率和活性氫的去除效率，從而實(shí)現(xiàn)了光催化OCM的性能突破。基于常壓流動(dòng)式反應(yīng)器，在210 ℃的熱輔助下，甲烷轉(zhuǎn)化速率可以達(dá)到約34000 μmol g^-1 h^-1，多碳（C₂₊）產(chǎn)物選擇性約90%，TOF高達(dá)507 h^-1, 在350 nm波長下的表觀量子效率超過30%。

本文亮點(diǎn)：

1、 基于常見鑭系金屬雜原子（Ln=La, Ce, Pr, Nd, Sm, Eu, Gd）的理論篩選，論證并揭示了摻雜誘導(dǎo)ZnO晶格氧電子結(jié)構(gòu)非對(duì)稱調(diào)變的可行性。

2、基于常壓流動(dòng)式光反應(yīng)器，驗(yàn)證了Ce摻雜能夠顯著強(qiáng)化Au-ZnO的光催化OCM活性。

3、原位表征和理論計(jì)算相結(jié)合，證實(shí)了Ce的引入可以加速甲基和水分子的表面脫附過程，同步提高C-C鍵的構(gòu)筑效率和活性氫的去除效率。

圖文解析：

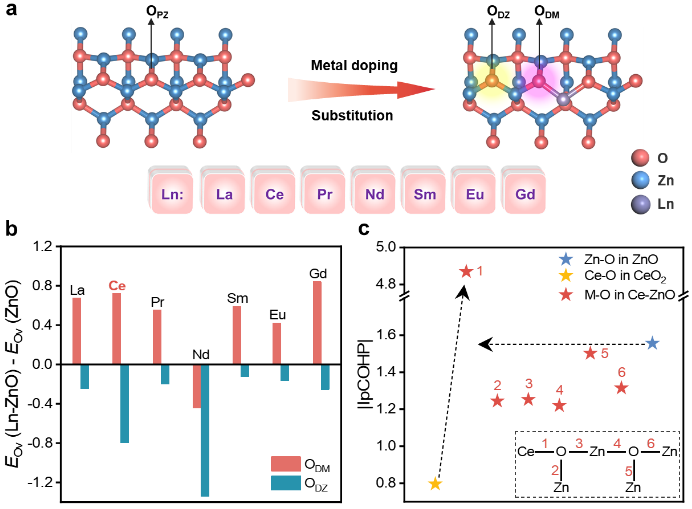

  為了篩選合適的ZnO摻雜元素，作者首先通過理論模擬研究了Ln調(diào)控O_L釋放的可行性。在Ln原子摻雜位點(diǎn)附近，周期性的Zn-O鏈?zhǔn)浇Y(jié)構(gòu)被破壞，原本單一配位形式的晶格氧衍變?yōu)閮深悾褐苯优cLn原子鍵合的O_DM和鄰近的O_DZ原子。根據(jù)Ln-ZnO表面氧空位形成能的變化，發(fā)現(xiàn)摻雜位點(diǎn)附近的O_DM原子被鈍化，而O_DZ原子被活化（Nd除外）。其中，雜原子Ce對(duì)鄰近晶格氧活潑性的歧化調(diào)變力度最為顯著，因此作為后續(xù)研究的模型材料。基于對(duì)Ce-ZnO表面金屬-氧鍵的pCOHP分析發(fā)現(xiàn)，Ce離子半徑較大雜，能夠使ZnO晶格產(chǎn)生顯著的拉伸應(yīng)變，該效應(yīng)具有短程傳遞特性，可以通過削弱Zn-O鍵促進(jìn)O_DZ的逃逸。與O_DZ不同，O_DC由于直接與Ce雜原子成鍵而受到強(qiáng)烈的鍵合鎖定作用，逆轉(zhuǎn)了Zn-O鍵松弛帶來的活化傾向，從而變得不再活躍。

圖1. Ln系摻雜元素的理論篩選

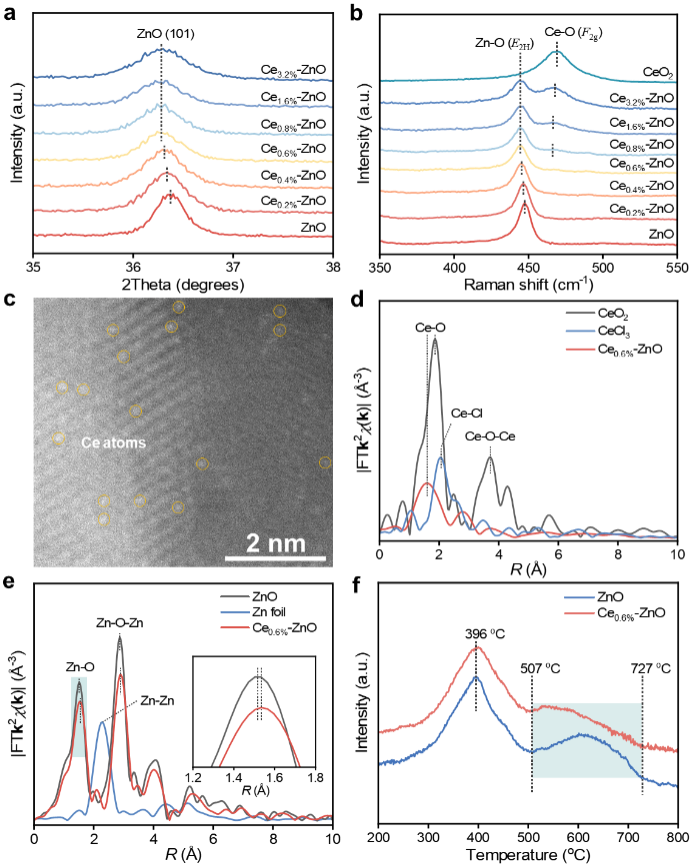

  基于理論篩選，通過簡單的共沉淀法制備了不同Ce修飾的ZnO催化劑。隨著Ce引入量的逐漸提高，Ce修飾劑從摻雜態(tài)向表面聚集的顆粒態(tài)（CeO_x）轉(zhuǎn)變，考察范圍內(nèi)的臨界值出現(xiàn)在Ce:Zn=0.6%，此時(shí)Ce主要以摻雜態(tài)進(jìn)入到ZnO晶格中，并能夠引起顯著的拉伸應(yīng)變。通過O₂-TPD發(fā)現(xiàn)，Ce的引入雖然使表面晶格氧的釋放溫度提前，但釋放量反而降低，這表明Ce的引入可以使晶格氧的逃逸能力發(fā)生歧化。

圖2. 催化劑結(jié)構(gòu)和電子特性表征

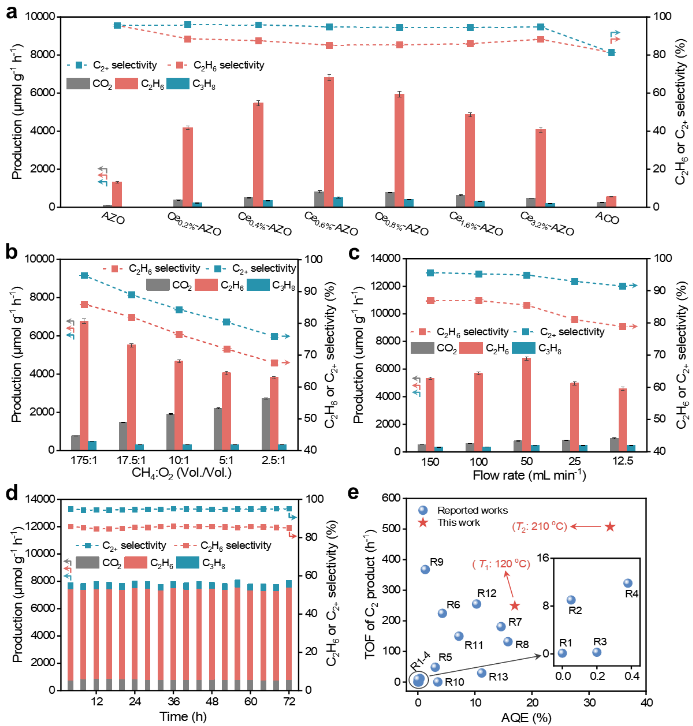

  作者在Ce_x-ZnO基礎(chǔ)上引入Au作為偶聯(lián)助劑，并在常壓流動(dòng)式反應(yīng)器中進(jìn)行光催化OCM性能測(cè)試。350 mW cm^-2紫外光照射和120 ℃的反應(yīng)溫度下，OCM活性與Ce引入量存在顯著的火山型依賴關(guān)系。當(dāng)Ce:Zn=0.6%（Ce_0.6%-AZO）時(shí)，甲烷轉(zhuǎn)化速率最高，超過16000 μmol g^-1 h^-1，分別是Au-ZnO（AZO）和Au-CeO₂ (ACO)的5.8倍和11.6倍，并且該催化劑具備良好的催化穩(wěn)定性。當(dāng)反應(yīng)溫度提高至210 ℃，甲烷轉(zhuǎn)化速率可以突破至約34000 μmol g^-1 h^-1，C₂₊產(chǎn)物選擇性仍能保持在約90%，此時(shí)TOF高達(dá)507 h^-1, 350 nm波長下的表觀量子效率超過30%。

圖3. 常壓流動(dòng)式反應(yīng)器中光催化OCM性能評(píng)價(jià)

  在光物理過程中，Ce雜原子作為淺層雜質(zhì)能級(jí)可以在一定程度上抑制光生載流子復(fù)合。在光化學(xué)過程中，反應(yīng)循環(huán)遵循M-vK機(jī)制，晶格氧通過俘獲光生空穴形成O^-物種活化甲烷C-H鍵，產(chǎn)生的甲基中間體遷移至Au表面完成C-C鍵構(gòu)筑，活性氫物種消耗晶格氧并以水分子形式離開催化劑表面，氧氣通過O₂→O₂^-→O₂^2-→2O^-→2O_L^2-路線回填氧空位，實(shí)現(xiàn)整個(gè)催化循環(huán)。

圖4. 光催化OCM反應(yīng)機(jī)理研究

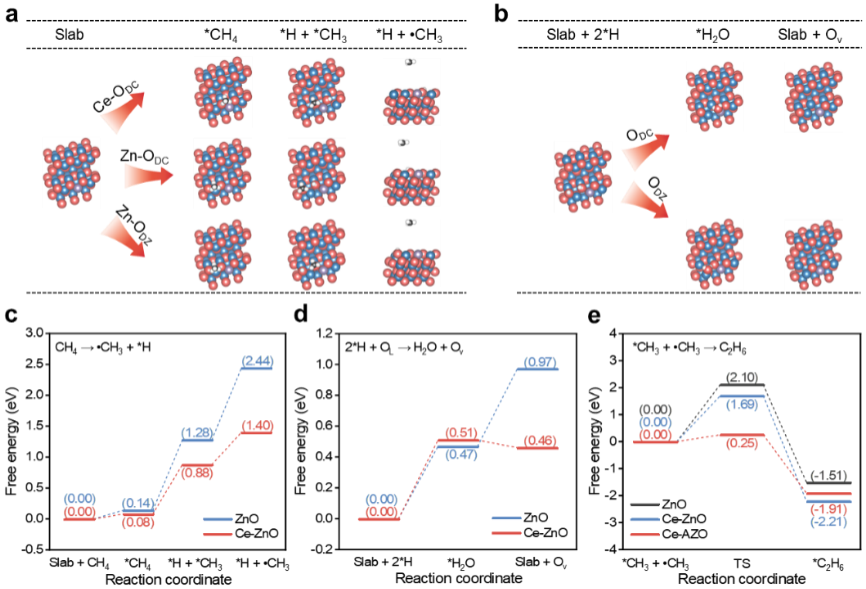

理論計(jì)算進(jìn)一步闡明Ce摻雜有利于甲基和水分子在ZnO表面的快速脫附，這不僅能過夠促進(jìn)C-C偶聯(lián)過程中甲基向Au位點(diǎn)的快速輸送，還可以提高表面活性氫物種的去除效率，從而帶來了OCM催化活性提升。

圖5. 反應(yīng)路徑計(jì)算

總結(jié)與展望：

本文基于稀土摻雜合理設(shè)計(jì)并合成了一種用于OCM反應(yīng)的高效光催化劑。Ce雜原子不僅可以顯著抑制ZnO的光生載流子重組，產(chǎn)生豐富的O^-物種用于C-H鍵活化，還能夠通過干預(yù)M-O鍵的強(qiáng)度，實(shí)現(xiàn)晶格氧電子結(jié)構(gòu)特性的非對(duì)稱調(diào)變。該策略同步增強(qiáng)了甲基和水分子在催化劑表面的脫附，實(shí)現(xiàn)了光催化OCM的活性突破，為OCM高效光催化劑的開發(fā)提供了新思路。
