SG-8600D無線高壓相序表

一、產品簡介

SG-8600D多功能核相儀(無線高壓相序表)（以下簡稱“儀器”）用于測定三相線相序、ABC之間相位差，也可以用于核相操作。儀器適合6KV～220KV輸電線路帶電作業，同時具有高壓驗電功能。

儀器采用無線傳輸技術，操作安全可靠，使用方便。使直接測量高壓線路相序成為可能。符合國家電力安全工器具質量監督檢驗測試相關標準。

二、工作原理

儀器由X發射器、Y發射器、Z發射器和接收主機組成。三個發射器將各自線路的相位、頻率信號發回給接收主機。由接收主機計算三條線路之間的相位差，判斷相序。

SG-8600D無線高壓相序表

三、安全事項

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。

3、操作時手持位置不要超過絕緣桿手柄位置。

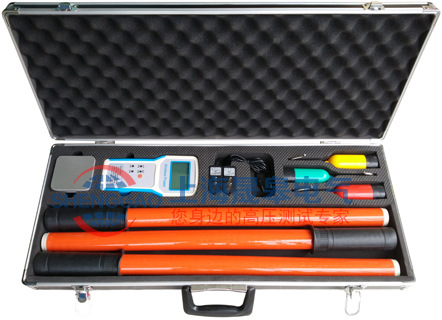

四、產品圖片

五、技術特性

1、相位差準確度：誤差≤10°。

2、頻率準確度：±0.1HZ。

3、本產品所測電壓等級為6KV-220KV。

4、發射器和接收主機的傳輸距離大于130米。

5、相序結果判斷：A->B->C兩兩相差120°為順序；非順序為逆序。

6、核相結果判斷：相位差≥30°為異相，相位差<30°為同相。

7、真人語音提示測量結果。

8、主機顯示電池電量，半小時無操作自動關機。

9、三個發射器和接收器均內置可充電鋰電池。

10、高壓測量時泄漏電流<10uA。

11、發射器工作功耗<0.1W，接收主機工作功耗<0.4W。

12、工作環境：-35℃--- +45℃ 濕度≤95%RH。

13、儲存環境：-40℃--- +55℃ 濕度≤90%RH。

14、整機重量：約6.5KG。

15、儀器包裝尺寸：長71cm*寬35cmm*高11cm。

六、附件清單：
